　　三层交换机典型应用配置实例

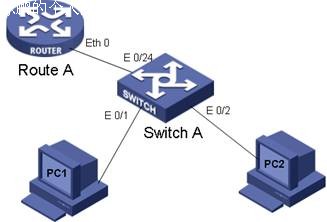

　　「配置环境参数」

　　1.Switch A为三层交换机

　　2.PC1连接到Switch A的以太网端口E0/1，属于VLAN10

　　3.PC2连接到Switch A的以太网端口E0/2，属于VLAN20

　　4.Route A连接到Switch A的以太网端口E0/24口，属于VLAN100

　　5.Switch A的VLAN接口10的IP地址为10.1.1.1/24，VLAN接口20的IP地址为20.1.1.1/24，分别作为PC1和PC2的网关。

　　6. Switch A与Route A所连接的VLAN100的IP地址为192.168.1.1/24.Route A连Switch A的Eth0接口地址为192.168.1.2/24

　　「组网需求」

　　PC1和PC2可以通过Switch A进行互通，PC1各PC2可以通过Route A上外网。（这里假设Route A的IP及NAT等功能都配置OK，所以只给出Route A在此应用的关键配置。）

　　2数据配置步骤

　　「在Switch A上创建VLAN及VLAN接口静态IP地址配置」

　　创建VLAN接口，并配置IP地址。

　　1.创建（进入）VLAN10

　　[Switch A]vlan 10

　　2.将E0/1加入到VLAN10

　　[Switch A-vlan10]port Ethernet 0/1

　　3.创建（进入）VLAN接口10

　　[Switch A]interface Vlan-interface 10

　　4.为VLAN接口10配置IP地址

　　[Switch A-Vlan-interface10]ip address 10.1.1.1 255.255.255.0

　　5.创建（进入）VLAN20

　　[Switch A]vlan 20

　　6.将E0/2加入到VLAN20

　　[Switch A-vlan20]port Ethernet 0/2

　　7.创建（进入）VLAN接口20

　　[Switch A]interface Vlan-interface 20

　　8.为VLAN接口20配置IP地址

　　[Switch A-Vlan-interface20]ip address 20.1.1.1 255.255.255.0

　　9. 创建（进入）VLAN100

　　[Switch A]vlan 100

　　10.将E0/24加入到VLAN100

　　[Switch A-vlan100port Ethernet 0/24

　　11.创建（进入）VLAN接口100

　　[Switch A]interface Vlan-interface 100

　　12. 为VLAN接口100配置IP地址

　　[Switch A-Vlan-interface100]ip address 192.168.1.2 255.255.255.0

　　「Switch A路由设置」

　　13. 设置交换机的默认路由的下跳到Route A

　　[Switch A]ip route 0.0.0.0 0.0.0.0 192.168.1.1

　　「Route A路由设置」

　　14. 在Route A上设置到Switch A的回程路由

　　[Route A]ip route 10.1.1.0 255.255.255.0 192.168.1.2

　　[Route A]ip route 20.1.1.0 255.255.255.0 192.168.1.2

　　「补充说明」

　　交换机的VLAN虚接口承载在物理端口之上，即某VLAN所包含的物理端口UP之后，该VLAN虚接口才会UP.

　　对于三层交换机，可以为多个VLAN接口配置IP地址，而且默认情况下各个VLAN接口之间可以访问；对于二层交换机来说，为VLAN接口配置的IP地址只能用于管理。

　
