进阶：教你用犀牛建出可爱的小狗

进阶：教你用犀牛建出可爱的小狗

作者：陈鹏文章来源：eNet 点击数：更新时间：2009-9-12 9:10:21

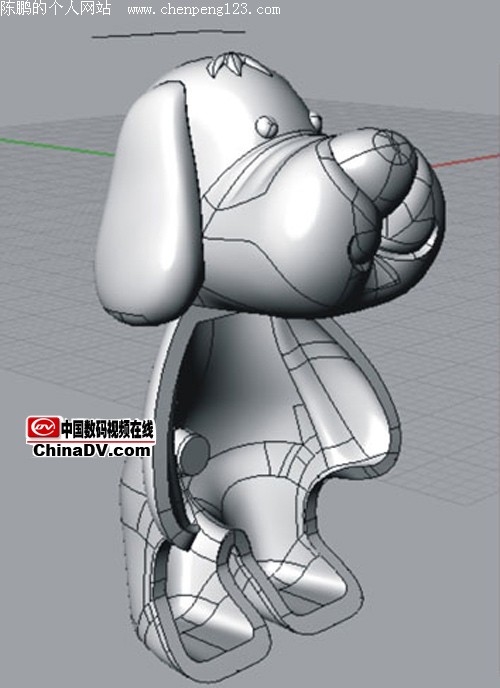

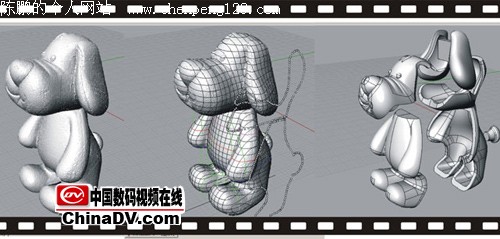

1.先看一下完成的效果图:(效果图）(图1)

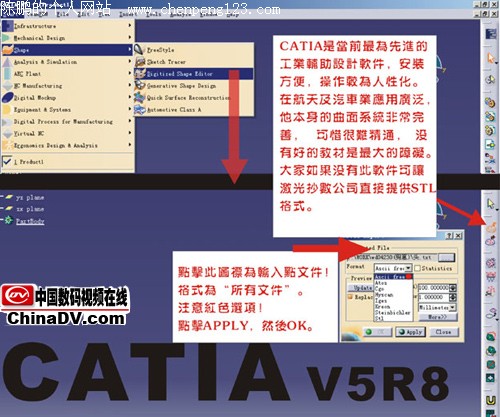

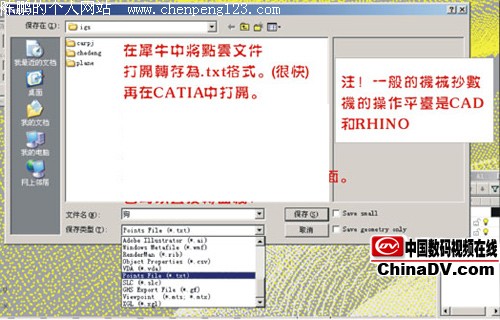

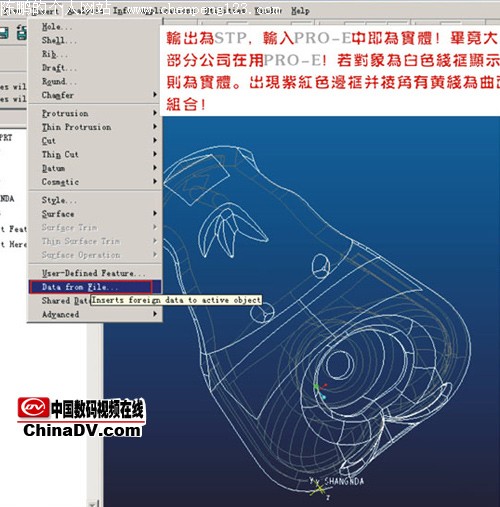

2.在犀牛中将点击文件打开转存为.txt格式。（很快）再在CATIA中打开。(图2)

注：一般的机械抄数机的操作平台是CAD和RHINO

热门推荐：

Photoshop打造晶莹通透的玻璃杯

Photoshop打造超炫美的精灵之光

3.(图3)

4.十字架是为抄数后处理拼接云点而画的黑色标记.激光器对黑色不产生反应.激光抄数无法一次抄到两个方向的点数据。(图4)

热门推荐：

Photoshop打造晶莹通透的玻璃杯

Photoshop打造超炫美的精灵之光

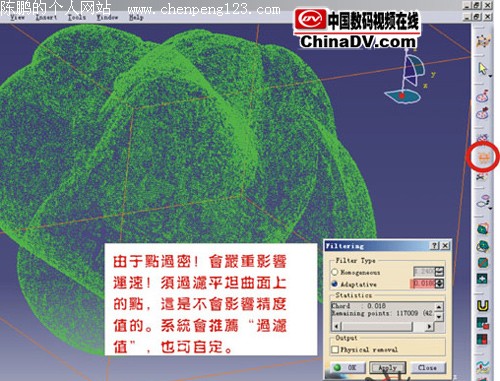

5.由于点过密!会严重影响运速!须过滤平坦曲面上的点,这是不会影响精度值的.系统会推荐"过滤值",也可自定。(图5)

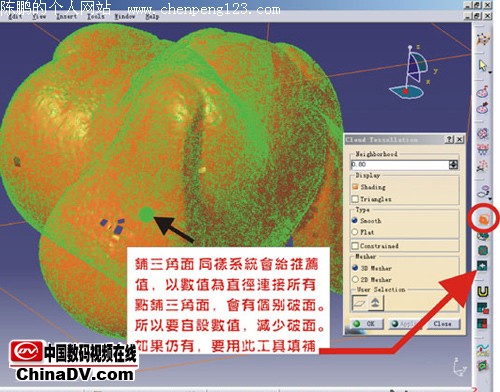

6.铺三角面同样系统会给推荐值,以数值为直径连接所有点铺三角面,会有个别破面.所以要自设数值,减少破面。如果仍有，要用此工具填补。(图6)

热门推荐：

Photoshop打造晶莹通透的玻璃杯

Photoshop打造超炫美的精灵之光

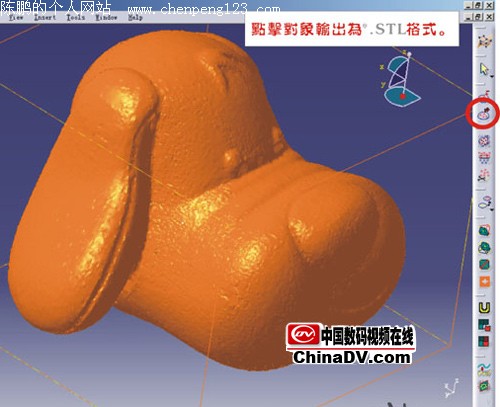

7点击对象输出为“.STL”格式。(图7)

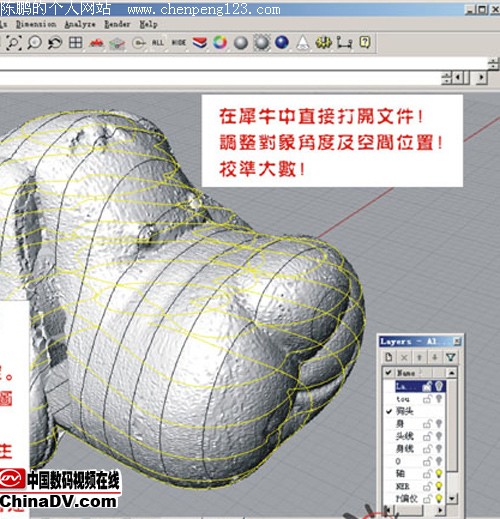

8.利用CONTOUR工具产生X Y Z方向上的参考线,起点数值输入0,密度自定.不同方向设定不同色或图层,以方便选到和操作。(图8)

注意!选取取所有线条重新生成一次！因为系统产生的线条DEGREE值为1，会影响速度，在重生线条时要给予足够的控制点，否则，会影响精度。

热门推荐：

Photoshop打造晶莹通透的玻璃杯

Photoshop打造超炫美的精灵之光

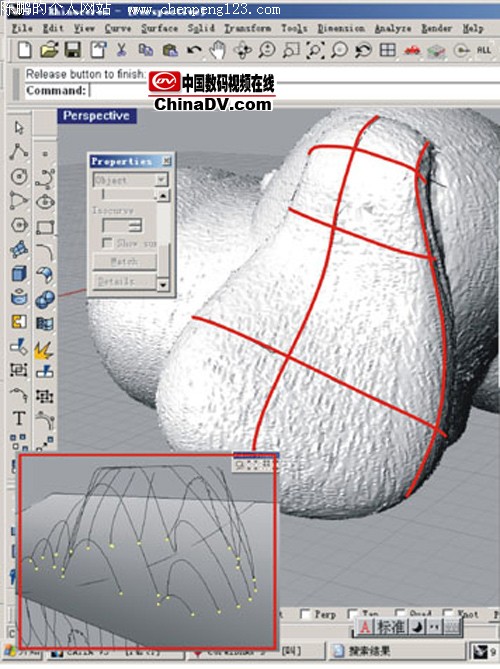

9.用SHETCH ON POLYGONMESH在物体上画线,也可以创建一个面与参考线相交产生一系列参考交点,利用这些点生成线条,当然这种线条需要重新生成。线的质量最重要!画可能设定控制点的数量为6或7,要为不同作用及性质的物体设置图层及颜色，在画图前应清楚如何分模，是否走行位（如走行位模具成本会大幅提高）。最好先设定分模线。避免作完外型后分模线不顺的问题以及不可有倒扣！(图9)

热门推荐：

Photoshop打造晶莹通透的玻璃杯

Photoshop打造超炫美的精灵之光

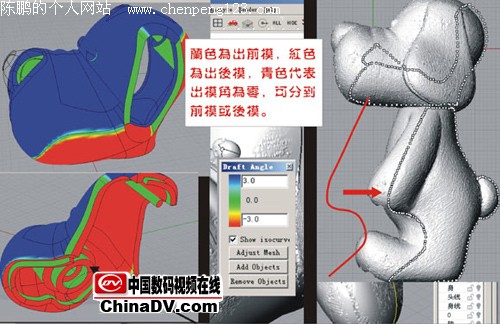

10.分模线（PL）是将物体划分为前后模的线，对一个产品来讲分模线可以不止一条，但需对开！宜分布在物体的棱角线上，不宜分布在较明显且影想外观的位置。分模线本身要光顺！不可以物体表面呈抖动形态！出模方向一般都是依物体本身的司柱或骨位而定。(图10)

热门推荐：

Photoshop打造晶莹通透的玻璃杯

Photoshop打造超炫美的精灵之光

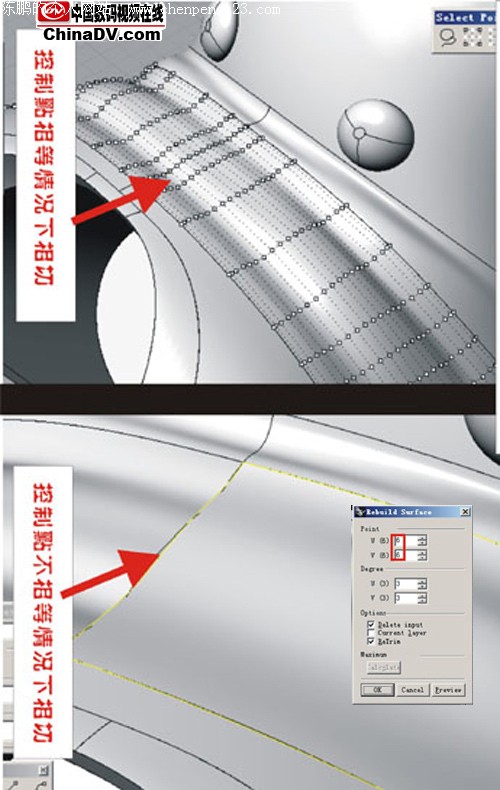

11.形状波动较大的面需要较多的控制制点来支撑形态,点越多,开头就越细腻.当然也会增加文件的体积,使系统运行和显示速度放慢。如果控制点较少，面的光滑度也就变的较高。但，如果相邻的面较复杂，此时两个面在设置为相切时仍有可能会存在缝隙，有的在JION的情况下也会有缝隙，在制作曲面时要细致耐心。避免边界不相邻的情况下强行JION，此时，即使显示为无缝。进入其他工业设计软件时也会产生不能缝合为实体的情况。因此在其他软件中大部分实体特征便无法操作。
如果面的控制点不够！但在剪切后，相切边界的端点便会错开!(图11)
