三星 P2370G（CCFL背光）拆解：

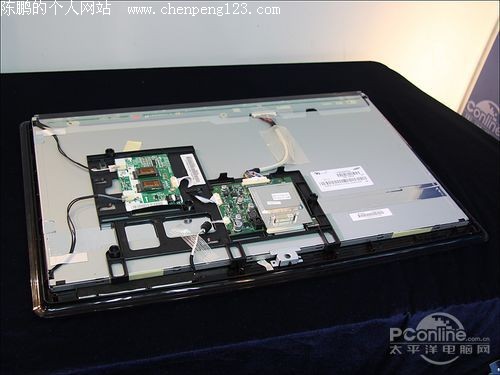

拆开背板的三星P2370G和XL2370十分相似，内部器件同样没有螺丝固定，完全依靠精巧的模具卡位设计。

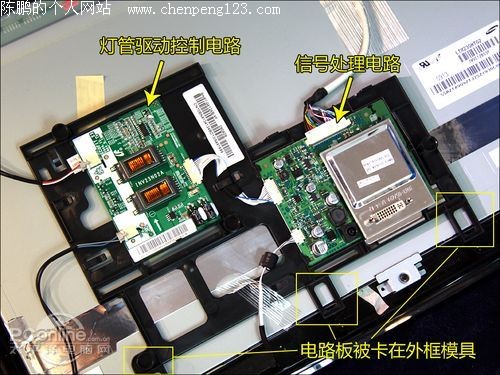

从灯管驱动电路的两厢可以看出，尽管是23英寸产品，三星为P2370G还是配备了双灯管设计。

电路同样被卡在塑料材质的卡座上。

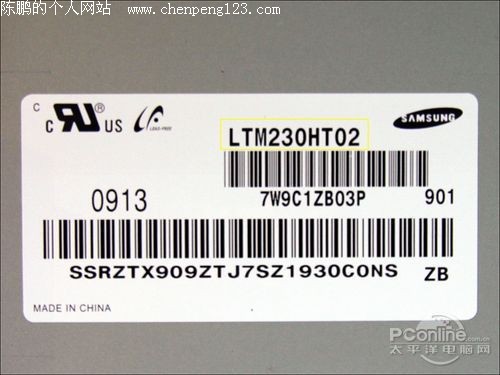

从面板上的标签我们可以看到三星 P2370G采用的是三星自产的型号为LTM230HT02的面板，产地为中国。接下来我们将对面板进行拆解。

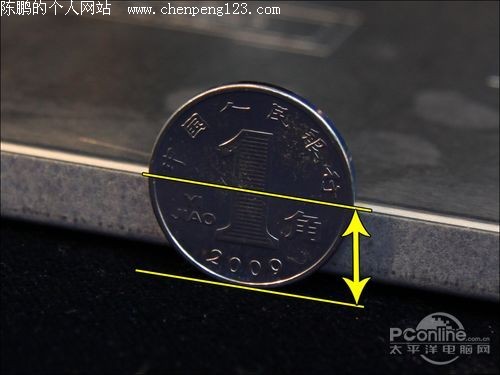

对比一角硬币我们可以看出三星P2370G的面板同样非常薄，厚度和XL2370几乎相当，所以并非LED背光就可以做出超薄外观，CCFL同样可以。

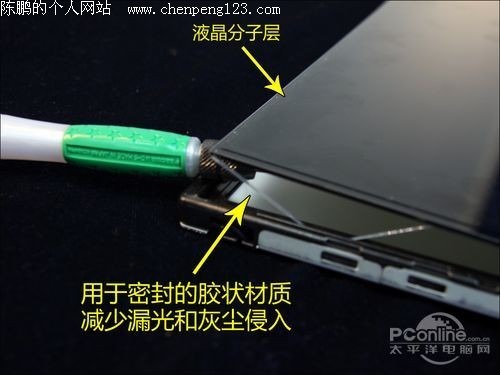

和XL 2370的LED面板不同的是P2370G的面板在分离液晶分子层和面板外框时有密封的胶状材质用于减少漏光和灰尘的侵入。

P2370G的液晶面板结构和XL2370基本一样，在液晶分子层下面同样是三层扩散片，让背光更均匀。

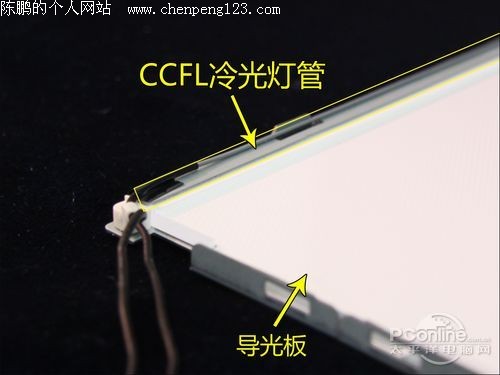

P2370G的导光板以下的部分被铁制外框卡住，因此笔者为了不损坏灯管并没有继续拆解下去，但我们可以看到的是P2370G的面板结构和XL2370并没有太大区别。同时我们也看到P2370G的两根灯管同样排列在背板的上下边缘。

三星 P2370G导光板特写

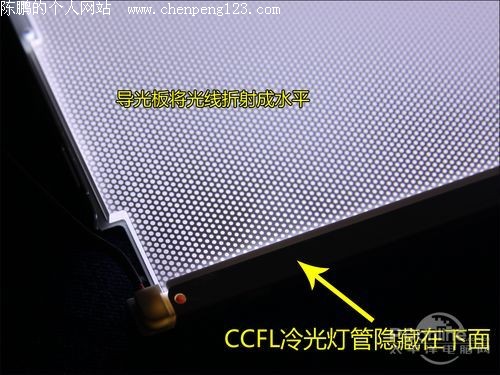

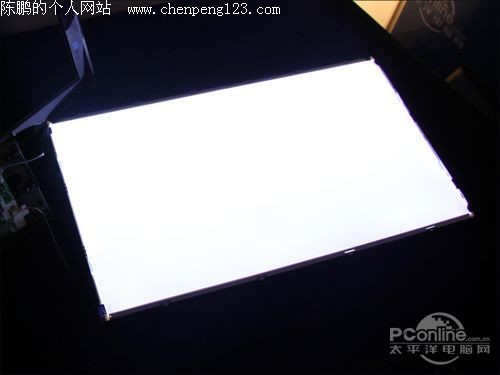

将灯管点亮后我们看到，由面板上下边缘的发出的白色光线被类似蜂窝装的导光板折射成水平。

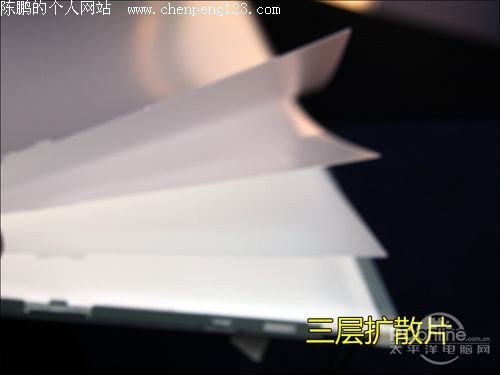

再经过3层扩散片，背光的光线就变得均匀了。

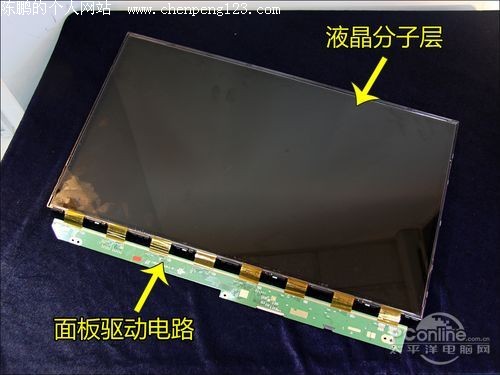

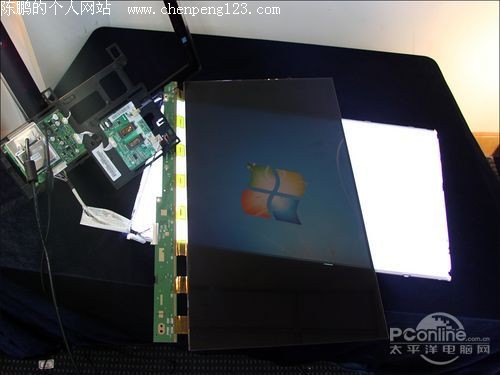

将液晶分子层通电并输入信号后放在背光上便可以看见屏幕中的画面。

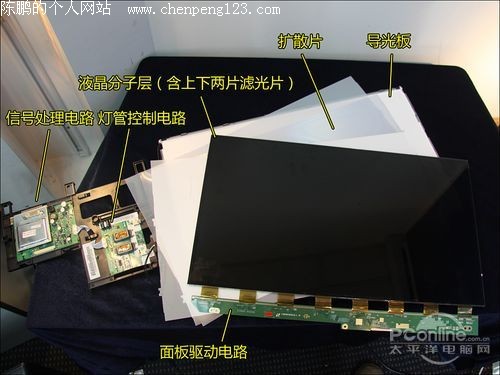

我们看到三星P2370G液晶面板的构成和三星XL2370基本一样。

下一页我们将对比两款产品拆解后的内部构造。
