原生800个流处理器!5750核心介绍

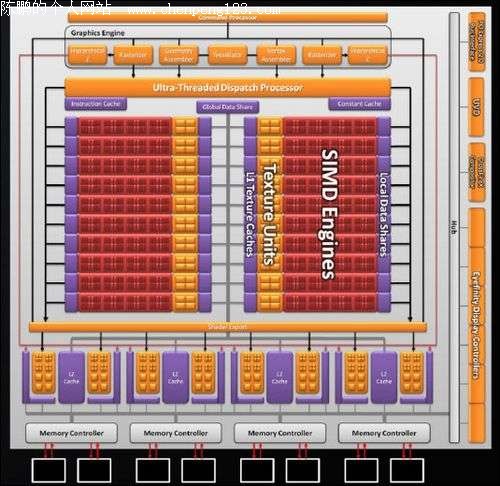

拥有1600个流处理单元的Radeon HD 5870（代号：RV870）

我们知道顶级的Radeon HD 5870采用了第二代“TeraScale 2”核心架构，相比RV770再次大幅度强化。拥有到1600个流处理单元，相比上代RV770有800个流处理单元，刚好两倍。为容纳这个1600个流处理单元，这次工程师把它们分成两部分，左右两个SIMD阵列，分别是20组SIMD阵列，每组80个流处理器（上图红色方形）和4个纹理单元（黄色方形），加起来就是1600个流处理单元、80个纹理单元。光栅处理单元（ROP）也从16个增加到32个，进一步增强填充率。

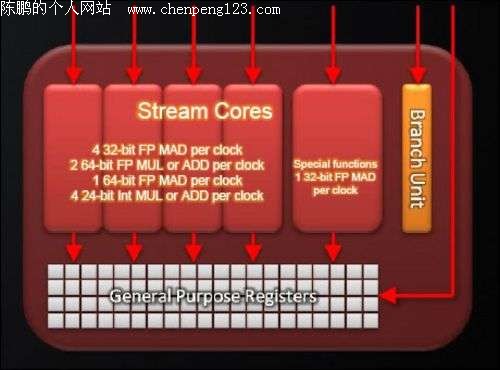

Cypress（RV870）核心流处理器结构示意图

Cypress（RV870）的每个流处理器也是由四个流处理单元、一个特殊功能流处理单元、分支单元、通用目的寄存器等几个模块组成，命名为线程处理器（Thread Processors），与R600的流处理器（Shader Processors）只是命名上不同而已，总共320个（1600/5）。这样的话，在处于1D指令时，Cypress的效率也将好于NVIDIA的GT200。

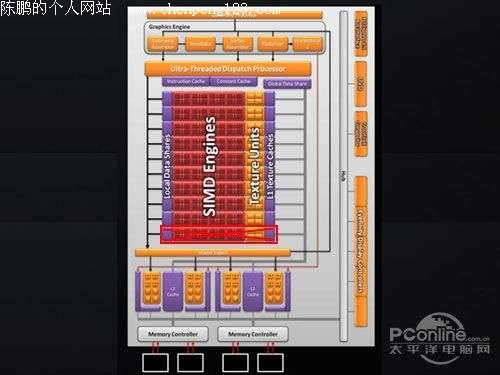

拥有720个流处理单元的Radeon HD 5750

而定位更低的Radeon HD 5750，则是在HD 5770的基础上进行了进一步的精简，主要是屏蔽了一组SIMD阵列，如上图所显示，使其流处理器单元数量减少到720个，纹理单元减少到36个，但光栅处理单元（ROP）依然保持为16个。
