一个端口上多个应用解决方案的比较
作者:陈鹏 文章来源:eNet 点击数: 更新时间:2009-9-11 1:44:00







随着2002年ISO/IEC 11801 2nd Edition的发布,标志着7类(Class F)等级的布线系统正式标准化。7类布线系统采用线对屏蔽的S/FTP电缆,有效地抵御了线对之间的串绕,从而使得在同一根电缆上实现多个应用成为可能。

  关于在7类布线系统上,实现一个端口(也就是在同一个插座上)实现多个应用(也就是连接多个设备:电脑、电话、电视等),各制造商提出各自不同的解决方案。

  支持多重应用,尤其是CATV应用,需要862MHz的带宽。从这一点来说,标准定义的600MHz的接插件难以满足。而西蒙的7类系统支持最高达到1.2GHz(1200MHz)的传输带宽,足以满足语音、视频、数据等现有的应用需求。同时,要让语音、视频、数据信号在同一个信道传输,必须在电缆上实现线对屏蔽,接插件上也应该有相应的线对隔离措施,才能有效地避免线对之间的串绕的影响。

  支持单个端口多重应用,有一个重要的问题是实用性。比如,六类及以下等级的插座,是否可以支持多部电话呢?性能上应该是可以使用的。但是,由于RJ45插座不能插入多个独立的插头,所以毫无实用性,所以并没有这样的应用。也就是说,必须具有多个应用组合的灵活性。

  由于IEC的标准定义了“非RJ型”和“RJ型”两种不同的结构类型,其能够支持多个应用的解决方案也各不相同。

  作为“非RJ型”接插件的代表,美国西蒙公司提供的TERA模块,标准号:IEC 61076-3-104。采用独特的4腔体设计,具有更高的灵活性和实用性。

  一、 “RJ型”和其他类似的单一腔体的解决方案

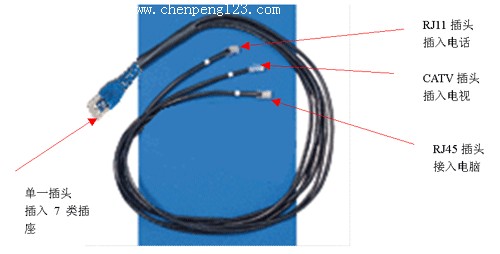

  单一腔体接插件的厂商提出,采用一头为单一插头(比如RJ45),另外一头带一个RJ11、一个RJ45和一个CATV插头的跳线,支持多个应用。跳线如下图:



光纤


  这种产品的缺点在于:缺乏配置的灵活性。仅仅能够适应用户应用是已知的,并且整个工程具有一致性的情况。比如,所有的插座都是连接一部电话、一台电脑和一台电视。

  一旦用户的需求发生变化,比如,某个座位需要在一个插座上连接2部甚至3部电话,它将无法满足。因此,这种解决方案毫无实用性可言。


光纤

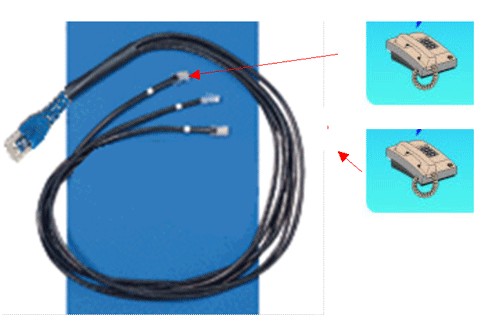

  如上图所示,由于跳线仅有一个RJ11插头,无法接入2部电话。两台以上电视和两台电脑的情况相同。由于一个插座可以接4部电话、4台电视、或者两台电脑以及它们的组合,为每一种组合定制跳线(约需要10种不同组合,还未考虑不同长度需求),实现的难度大。

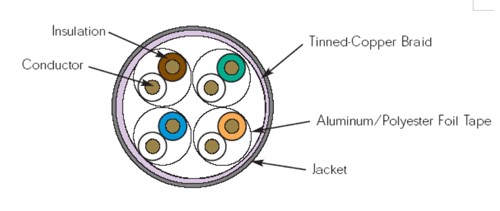

  另外,跳线必须采用下图所示的类似于7类线的线对屏蔽结构,才能避免语音和视频信号对数据通讯的干扰。同时,由于跳线插头和7类插座的金针和触点没有相应的线对隔离措施,该跳线应该不能支持高速的数据应用。


光纤


  二、 美国西蒙公司的解决方案

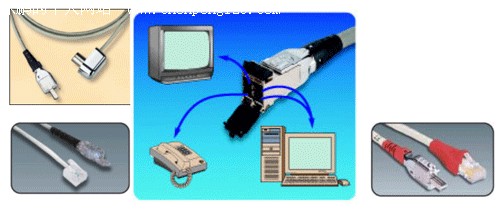

  西蒙的7类插座由于是“非RJ型”,彻底摆脱了RJ型结构的限制。其插座采用独立的4腔体设计,插头可以是1对、2对和4对的。因此,西蒙公司能够提供专用于电话的一对跳线、专用于有线电视的一对跳线和用于电脑的两对跳线,而且这些跳线可以自由组合,一起插到同一个TERA插座上。满足用户不断变化的、多样性的需求。

  比如,如果您的座位上需要4部电话,您可以将4根电话跳线插入同一个插座上。


光纤


  此外,业界对7类布线系统产生了更高的性能要求。目前,ISO/IEC正在进行标准升级,将带宽增至1,000 MHz (1 GHz),定义一个新的等级Class FA。单一腔体机构接插件由于自身的结构,金针之间串绕问题难以解决,将很难达到1G Hz的带宽要求。而作为“非RJ型”的代表,西蒙公司的TERA模块采用独特的“4腔体”结构,带宽达到1.2G Hz,超越即将到来的标准升级。
