cisco路由交换的基本配置试验

cisco路由交换的基本配置试验

作者：陈鹏文章来源：eNet 点击数：更新时间：2009-9-11 1:43:50

实验名称：配置小型网络

硬件环境：6台PC机，3台交换机，3台路由，3根交叉线，7根直通线。

软件环境：windows xp 操作系统超级终端。

实验步骤：

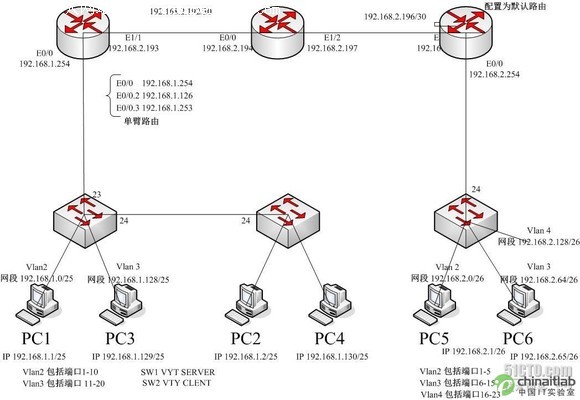

1.按照下图连接交换机，路由器，PC机的数据线。

Pc1?----àSw1 7号端口 Pc2?----àSw2 7号端口

Pc3?----àSw1 17号端口 Pc4?----àSw2 17号端口

Pc5?----àSw3 5号端口 pc6?----àSw3 12号端口

Sw1 24号端口?----àSw2 24号端口
Sw1 23号端口?----àRouter1 e0/0端口

Router1 e1/1端口?----àRouter2 e0/0端口

Router2 e1/2端口?----àRouter3 e1/1端口

Router3 e0/0端口?----àSwitch3 24号端口

2.switch1的配置如下：

switch>enable
switch#config terminal

switch(config)#hostname sw1

sw1(config)#no ip domain-lookup

sw1(config)#line console 0

sw1(config-line)#exec-timeout 0 0

sw1(config-line)#logging synchronous

sw1(config-line)#enable password 123

sw1(config)#exit
sw1(config)#vlan database

sw1(vlan)#VTP domain abc.com

sw1(vlan)#vtp password cisco

sw1(vlan)#exit

sw1#config terminal

sw1(config)#interface f0/23

sw1(config-line)#switch mode trunk

sw1(config-line)#no shutdown

sw1(config-line)#interface f0/24
sw1(config-line)#switch mode trunk

sw1(config-line)#no shutdown
sw1(config-line)#exit

sw1(config)#vlan 2,3

sw1(config)#interface range f0/1-10

sw1(config-if-range)#switchport access vlan 2

sw1(config-if-range)#interface range f0/11-22

sw1(config-if-range)#switch port access vlan 3

3.switch2配置如下：

switch>enable
switch#config terminal

switch(config)#hostname sw2

sw2(config)#no ip domain-lookup

sw2(config)#line vty 0 4

sw2(config-line)#login

sw2(config-line)#password cisco

sw2(config-line)#exit
sw2(config)#line console 0

sw2(config-line)#exec-timeout 0 0

sw2(config-line)#logging synchronous

sw2(config-line)#exit

sw2#vlan database

sw2(vlan)#vtp mode client(虚拟机中为vtp client)

sw2(vlan)#vtp domain benet.com

sw2(vlan)#vtp password 123
sw2(vlan)#exit

sw2#config terminal

sw2(config)#interface range f0/1 - 10

sw2(config-if-range)#switchport access vlan 2

sw2(config-if-range)#interface range f0/11 - 22

sw2(config-if)#switchport access vlan 3

sw2(config-if)#interface f0/24

de4(config-if)#no showdown
sw2(config-if)#switchport mode trunk

sw2(config-if)#exit

4.switch3配置如下：

switch>enable

switch#config terminal

switch(config)#hostname sw3
sw3(configig)#no ip domain-lookup

sw3(config)#line vty 0 4

sw3(config-line)#login

sw3(config-line)#password 123

sw3(config-line)#exit

sw3(config)#line console 0

sw3(config-line)#exec-timeout 0 0

sw3(config-line)#logging synchronous
sw3(config-line)#exit

sw3(config)#vlan 2,3

sw3(config)#interface range f0/1 - 5

sw3(config-if)#switchport access vlan 2

sw3(config-if)#interface range f0/6 - 15
sw3(config-if)#switchport access vlan 3

sw3(config-if)#interface range f0/16 - 26

sw3(config-if)#switchport access vlan 4

sw3(config-if)#interface f0/24

sw3(config-if)#no shutdown

sw3(config-if)#switchport mode trunk

sw3(config-if)#exit
5：router1配置如下：

router>enable

router#config terminal

router(config)#hostname r1

r1(config)#no ip domain-lookup

r1(config)#line vty 0 4
r1(config-line)#login

r1(config-line)#password cisco

r1(config-line)#enable password 123

r1(config)#line console 0

r1(config-line)#exec-timeout 0 0

r1(config-line)#logging synchronous
r1(config-line)#exit

r1(config)#int E0/0

r1(config-if)#ip address 192.168.1.254 255.255.255.128

r1(config-if)#no shutdown

r1(config)#interface E1/1
r1(config-if)#ip address 192.168.2.193 255.255.255.128

r1(config-if)#no shutdown

r1(config-if)#interface E0/0.2

r1(config-subif)#encapsulation dot1q 2

r1(config-subif)#ip address 192.168.1.62 255.255.255.128

r1(config-subif)#interface E0/0.3
r1(config-subif)#encapsulation dot1q 3

r1(config-subif)#ip address 192.168.1.126 255.255.255.128

r1(config-subif)#exit

r1(config)#ip route 192.168.2.192 255.255.255.252 192.168.2.192

r1(config)#ip route 192.168.2.0 255.255.255.192 192.168.2.194
r1(config)#ip route 192.168.2.64 255.255.255.192 192.168.2.194

6．Router2配置如下：

router>enable

router#config termind

router(config)#hostname r2

r2(config)#no ip domain-lookup
r2(config)#line vty 0 4

r2(config-line)#login

r2(config-line)#password cisco

r2(config-line)#enable password 123
r2(config-line)#exit

r2(config)#line console 0

r2(config-line)#exec-timeout 0 0
r2(config-line)#logging synchronous

r2(config-line)#exit

r2(config)#int E0/0

r2(config-if)#ip address 192.268.2.194 255.255.255.252

r2(config-if)#no shutdown
r2(config-if)#interface E1/2

r2(config-if)#ip address 192.268.2.197 255.255.255.252

r2(config-if)#no shutdown

r2(config)#ip route 192.168.1.0 255.255.255.128 192.168.2.193

r2(config)#ip route 192.168.2.0 255.255.255.192 192.168.2.198
r2(config)#exit

7.router3配置如下：

router>enable

router#config terminal

router(config)#hostname r3

r3(config)#no ip domain-lookup

r3(config)#line vty 0 4
r3(config-line)#login

r3(config-line)#password cisco

r3(config-line)#enable password 123

r3(config-line)#exit

r3(config)#line console 0r3(config-line)#exec-timeout 0 0
r3(config-line)#logging synchronous

r3(config-line)#exit

r3(config)#interface E0/0

r3(config-if)#ip address 193.368.2.198 255.255.255.252

r3(config-if)#no shutdown
r3(config-if)#interface E1/3

r3(config-if)#ip address 193.368.2.254 255.255.255.192

r3(config-if)#no shutdown

r3(config)#ip route 0.0.0.0 0.0.0.0 192.168.2.197

r3(config)#exit

8.给PC机设置IP 地址,并验证互通。
PC1: 192.168.1.1 PC2: 192.168.1.2 PC3: 192.168.1.129

PC4: 192.168.1.130 PC5: 192.168.2.1 PC6:192.168.2.65

在每台PC机上打开“运行”对话框，用ping 命令相互测验网络是否配置正确。
