问题

Cisco的交换机和路由器到底有几个CPU，都分布在哪个模块上？这些是否能通过命令查出，查出来是否有问题，本文来深入分析一下。（本文参考Cisco的文档和现场实例进行编写的）

分析依据

要查Cisco交换机和路由器上的多CPU，必须有CISCO-PROCESS MIB，从该MIB中表cpmCPUTotalTable 查找到对象cpmCPUTotal5minRev（即5分钟CPU收到的占有率），通过通过这个表的CPU索引 cpmCPUTotalPhysicalIndex 找到CPU所在位置；最好后通过索引，从entPhysicalName 对象找到CPU分布在那些模块。

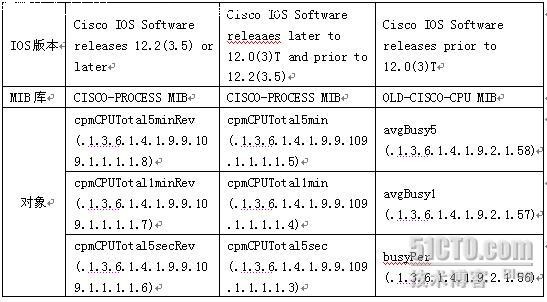

cpmCPUTotal5minRev的值需要确认IOS版本，再确认不同的对象。

综上，分三步查找：

1、 cpmCPUTotal5minRev (.1.3.6.1.4.1.9.9.109.1.1.1.1.5) （以IOS在12.0(3)T-12.2(3.5) 之间为例），查找该设备有几个CPU，同时每个CPU占有率多少。

2、 cpmCPUTotalPhysicalIndex (.1.3.6.1.4.1.9.9.109.1.1.1.1.2) 查找CPU在cpmCPUTotalTable 中的索引。

3、 entPhysicalName (.1.3.6.1.2.1.47.1.1.1.1.7) 通过引用索引，定位CPU在哪个板卡上。

实例分析（Cisco catalyst 6509）

三步：

1、查找CPU的个数，及5分钟占有率
C: >snmpwalk 10.1.0.2 .1.3.6.1.4.1.9.9.109.1.1.1.1.5
cisco.ciscoMgmt.109.1.1.1.1.5.1 : Unsigned32: 6
cisco.ciscoMgmt.109.1.1.1.1.5.2 : Unsigned32: 7
cisco.ciscoMgmt.109.1.1.1.1.5.3 : Unsigned32: 91
cisco.ciscoMgmt.109.1.1.1.1.5.4 : Unsigned32: 91

该Cisco 6509交换机有4个CPU，分别占用为 6% 、7%、91%、91%。

2、查找CPU的索引

C: >snmpwalk 10.1.0.2 .1.3.6.1.4.1.9.9.109.1.1.1.1.2
cisco.ciscoMgmt.109.1.1.1.1.2.1 : INTEGER: 4017
cisco.ciscoMgmt.109.1.1.1.1.2.2 : INTEGER: 4001
cisco.ciscoMgmt.109.1.1.1.1.2.3 : INTEGER: 1007
cisco.ciscoMgmt.109.1.1.1.1.2.4 : INTEGER: 5007

3、通过索引，定位CPU在哪些板卡上

C: >snmpget 10.1.0.2 .1.3.6.1.2.1.47.1.1.1.1.7.4017
47.1.1.1.1.7.4017 : OCTET STRING- (ascii): CPU of Routing Processor 5

C: >snmpget 10.1.0.2 .1.3.6.1.2.1.47.1.1.1.1.7.4001
47.1.1.1.1.7.4001 : OCTET STRING- (ascii): CPU of Switching Processor 5

C: >snmpget 10.1.0.2 .1.3.6.1.2.1.47.1.1.1.1.7.5007
47.1.1.1.1.7.5007 : OCTET STRING- (ascii): CPU of Sub-Module 1 DFC Card

C:>snmpget 10.1.0.2 .1.3.6.1.2.1.47.1.1.1.1.7.1007
47.1.1.1.1.7.1007 : OCTET STRING- (ascii): CPU of Sub-Module 2 DFC Card

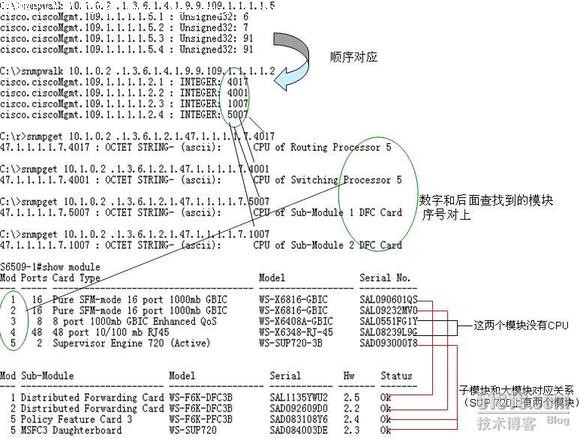

通过参看交换机的板卡，定位对应关系：

从上面的分析上看

可以看出6509 配置的5个模块，CPU的分布如下：

板卡号	模块名	子模块名	Cpu个数	CPU占用率
1	16口SFM 1000MB模块	DFC 卡	1	91%
2	16口SFM 1000MB模块	DFC 卡	1	91%
3	8口1000 MB 模块	-	0
4	48口100 MB 模块	-	0
5	SUP 720 引擎	PFC和MSFC2	2	PFC 6%， MSFC2 7%

为什么DFC卡 CPU 占有率如此高？

DFC中有一个进程为 lcp schedular ，这个进程在系统初始化的时候，占用CPU时间为100% ，之后其他的进程需要CPU时间时，分配给其他的进程，也就是说lcp scheduler 占用的都是没有用的CPU时间， lcp scheduler 进程是接管所有没有用的CPU时间来动态分配CPU。
某些网管软件和命令 show process cpu 不关心DFC的cpu ，所以查不到。

参考：
How to Collect CPU Utilization on Cisco IOS Devices Using SNMP
