Cisco双ISP线路接入链路自动切换

作者：陈鹏文章来源：eNet 点击数：更新时间：2009-9-11 1:42:35

最近接到的一个项目，客户总部在惠州，分部在香港，在香港分部设有ERP服务器与邮件服务器，总部出口为铁通10M光纤与网通1M DDN 专线（新增），原总部是用netscreen 防火墙与香港的pix 515作IPsec VPN对接，现客户要求是新增一条网通DDN专线用来专跑ERP数据业务，就是要求平时总部去分部访问ERP服务器的数据走DDN专线，访问邮件服务器的数据走ipsecVPN,但当这两条链路其中有出现故障中断时，能做到链路自动切换，例DDN专线出现故障，原走这条线路的ERP数据能自动切换到ipsec VPN线路去，如果线路恢复线路又自动切换。

对netscreen 作了研究它是支持策略路由，但好像不支持线路检测（如知道者请提供资料，学习一下）。

为满足客户要求，我推荐用思科1841路由器，思科支持策略路由与线路检测，一直有看过相应的文档，但没实施过，呵呵，终于有机会了。

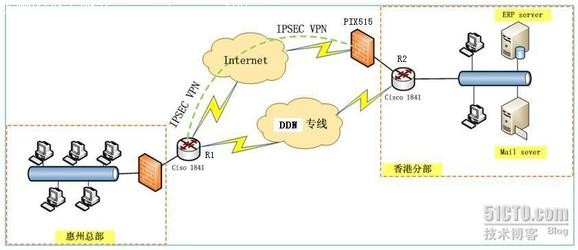

解方案如下图：

IP分配如下：

总部IP段为：192.168.1.0/24 网关：192.168.1.111/24
netscreen ssg-140 和透明接入，
R1配置：
FastEthernet0/0 -- 192.168.1.111/24
FastEthernet0/1 -- 192.168.2.1/24 (铁通线路 IP 有改^_^）
Serial0/0 --- 192.168.3.1/24 (网通线路)

PIX 515配置：
Ethernet1 (outside) -- 192.168.2.2/24
Ethernet0 (inside) -- 192.168.4.1/24

R2配置：

FastEthernet0/0 -- 192.168.4.2/24
FastEthernet0/1-- 192.168.5.1/24
Serial0/0 -- 192.168.3.2/24

下面只列出重点部分：

VPN配置R1----PIX515

R1:
第一步：在路由器上定义NAT的内部接口和外部接口
R1(config)#int f0/0
R1(config-if)#ip nat inside
R1(config-if)#exit
R1(config)#int f0/1
R1(config-if)#ip nat outside
R1(config-if)#exit
第二步：定义需要被NAT的数据流（即除去通过VPN传输的数据流）
R1(config)#access-list 101 deny ip 192.168.1.0 0.0.0.255 192.168.4.0 0.0.0.255
R1(config)#access-list 101 deny ip 192.168.1.0 0.0.0.255 192.168.5.0 0.0.0.255
R1(config)#access-list 101 permit ip any any
第三步：定义NAT。
R1(config)#ip nat inside source list 101 interface f0/1 overload
第四步：定义感兴趣数据流，即将来需要通过VPN加密传输的数据流。
R1(config)#access-list 102 permit ip 192.168.1.0 0.0.0.255 192.168.4.0 0.0.0.255
R1(config)#access-list 102 permit ip 192.168.1.0 0.0.0.255 192.168.5.0 0.0.0.255
第五步：定义ISAKMP策略。
R1(config)#crypto isakmp enable
//启用ISAKMP
R1(config)#crypto isakmp policy 10
R1(config-isakmp)#authentication pre-share
//认证方法使用预共享密钥
R1(config-isakmp)#encryption des
//加密方法使用des
R1(config-isakmp)#hash md5
//散列算法使用md5
R1(config-isakmp)#group 2
//DH模长度为1024
第六步：将ISAKMP预共享密钥和对等体关联，预共享密钥为“cisco123456”。
R1(config)#crypto isakmp identity address
R1(config)#crypto isakmp key cisco123456 address 192.168.2.2
第七步：设置ipsec转换集。
R1(config)#crypto ipsec transform-set myvpn esp-des esp-md5-hmac
R1(cfg-crypto-trans)#mode tunnel
第八步：设置加密图。
R1(config)#crypto map myvpnmap 10 ipsec-isakmp
R1(config-crypto-map)#match address 102
//加载感兴趣流
R1(config-crypto-map)#set peer 192.168.2.2
//设置对等体地址
R1(config-crypto-map)#set transform-set myvpn
//选择转换集
R1(config-crypto-map)#set pfs group2
//设置完美前向保密，DH模长度为1024
第九步：在外部接口上应用加密图。
R1(config)#int f0/1
R1(config-if)#crypto map myvpnmap

PIX:

第一步：定义感兴趣数据流，即将来需要通过VPN加密传输的数据流。
PIX(config)# access-list no-nat extended permit ip 192.168.5.0 255.255.255.0 192.168.1.0 255.255.255.0
PIX(config)# access-list no-nat extended permit ip 192.168.4.0 255.255.255.0 192.168.1.0 255.255.255.0

第二步：通过VPN传输的数据包不需要做NAT，因此，将这些数据包定义到nat 0，nat 0不对数据包进行地址转换。nat0的处理始终在其他nat（例如nat1、nat2、nat3……）之前。
PIX(config)# nat (inside) 0 access-list no-nat
第三步：访问internet的数据流使用PAT出去。
PIX(config)# nat (inside) 1 0 0
PIX(config)# global (outside) 1 interface
第四步：定义ISAKMP策略。
PIX(config)# crypto isakmp enable outside
//在外部接口上启用ISAKMP
PIX(config)# crypto isakmp policy 10 authentication pre-share
//认证方法使用预共享密钥
PIX(config)# crypto isakmp policy 10 encryption des
//加密方法使用des
PIX(config)# crypto isakmp policy 10 hash md5
//散列算法使用md5
PIX(config)# crypto isakmp policy 10 group 2
//DH模长度为1024
第五步：将ISAKMP预共享密钥和对等体关联，预共享密钥为“cisco123456”。
PIX(config)# crypto isakmp identity address
PIX(config)# crypto isakmp key cisco123456 address 192.168.2.1
第六步：设置ipsec转换集。
PIX(config)# crypto ipsec transform-set myvpn esp-des esp-md5-hmac
第七步：设置加密图。
PIX(config)# crypto map myvpnmap 10 ipsec-isakmp
PIX(config)# crypto map cmyvpnmap 10 match address no-nat
//加载感兴趣流
PIX(config)# crypto map myvpnmap 10 set transform-set myvpn
//选择转换集
PIX(config)# crypto map myvpnmap 10 set peer 192.168.2.1
//设置对等体地址
PIX(config)# crypto map myvpnmap 10 set pfs group2
//设置完美前向保密，DH模长度为1024
第八步：在外部接口上应用加密图。
PIX(config)# crypto map myvpnmap interface outside
第九步：指定IPsec的流量是可信任的。
PIX(config)# sysopt connection permit-ipsec

接下是本部份重点，就是路由选择与链路检测配置：

R1：

ip access-list extended lan-erp
permit ip 192.168.1.0 0.0.0.255 host 192.168.5.53 (ERP IP)
ip access-list extended lan-mail
permit ip 192.168.1.0 0.0.0.255 host 192.168.5.50 (mail IP)

定义route-map 的感兴趣流

ip sla monitor 1
type echo protocol ipIcmpEcho 192.168.3.2
ip sla monitor schedule 1 life forever start-time now
ip sla monitor 2
type echo protocol ipIcmpEcho 192.168.2.2
ip sla monitor schedule 2 life forever start-time now

track 123 rtr 1 reachability
track 124 rtr 2 reachability

启用思科SLA协议，动态检测链路。

route-map test permit 10
match ip address lan-erp
set ip next-hop verify-availability 192.168.3.2 1 track 123
set ip next-hop verify-availability 192.168.2.2 2 track 124
!
route-map test permit 20
match ip address lan-mail
set ip next-hop verify-availability 192.168.2.2 1 track 124
set ip next-hop verify-availability 192.168.3.2 2 track 123

启用routermap 对数据进行分流。

R2：

ip access-list extended erp-lan
permit ip host 192.168.5.53 192.168.1.0 0.0.0.255
ip access-list extended mail-lan
permit ip host 192.168.5.50 192.168.1.0 0.0.0.255

定义route-map 的感兴趣流

ip sla monitor 1
type echo protocol ipIcmpEcho 192.168.3.1
ip sla monitor schedule 1 life forever start-time now
ip sla monitor 2
type echo protocol ipIcmpEcho 192.168.2.1
ip sla monitor schedule 2 life forever start-time now

track 123 rtr 1 reachability
track 124 rtr 2 reachability

启用思科SLA协议，动态检测链路。

route-map test permit 10
match ip address mail-erp
set ip next-hop verify-availability 192.168.3.1 1 track 123
set ip next-hop verify-availability 192.168.4.1 2 track 124
!
route-map test permit 20
match ip address erp-mail
set ip next-hop verify-availability 192.168.4.1 1 track 124
set ip next-hop verify-availability 192.168.3.1 2 track 123

定义route-map 的感兴趣流.

为什么R2也要配置，请读者自己去思考了。有兴趣大家可做下实验，本文结束。
