思科PIX防火墙的基础
思科PIX防火墙可以保护各种网络。有用于小型家庭网络的PIX防火墙，也有用于大型园区或者企业网络的PIX防火墙。在本文的例子中，我们将设置一种PIX 501型防火墙。PIX 501是用于小型家庭网络或者小企业的防火墙。
PIX防火墙有内部和外部接口的概念。内部接口是内部的，通常是专用的网络。外部接口是外部的，通常是公共的网络。你要设法保护内部网络不受外部网络的影响。
PIX防火墙还使用自适应性安全算法（ASA）。这种算法为接口分配安全等级，并且声称如果没有规则许可，任何通信都不得从低等级接口（如外部接口）流向高等级接口（如内部接口）。这个外部接口的安全等级是“0”，这个内部接口的安全等级是“100”。
下面是显示“nameif”命令的输出情况：
|
pixfirewall# show nameif
nameif ethernet0 outside security0
nameif ethernet1 inside security100
pixfirewall# |
请注意，ethernet0（以太网0）接口是外部接口（它的默认名字），安全等级是0.另一方面，ethernet1（以太网1）接口是内部接口的名字（默认的），安全等级是100.
指南
在开始设置之前，你的老板已经给了你一些需要遵守的指南。这些指南是：
· 所有的口令应该设置为“思科”（实际上，除了思科之外，你可设置为任意的口令）。
· 内部网络是10.0.0.0，拥有一个255.0.0.0的子网掩码。这个PIX防火墙的内部IP地址应该是10.1.1.1.
· 外部网络是1.1.1.0，拥有一个255.0.0.0的子网掩码。这个PIX防火墙的外部IP地址应该是1.1.1.1.
· 你要创建一个规则允许所有在10.0.0.0网络上的客户做端口地址解析并且连接到外部网络。他们将全部共享全球IP地址1.1.1.2.
· 然而，客户只能访问端口80（网络浏览）。
· 用于外部（互联网）网络的默认路由是1.1.1.254.
设置

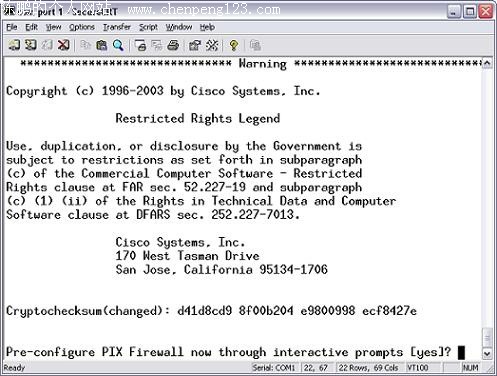

当你第一次启动PIX防火墙的时候，你应该看到一个这样的屏幕显示：
你将根据提示回答“是”或者“否”来决定是否根据这个互动提示来设置PIX防火墙。对这个问题回答“否”，因为你要学习如何真正地设置防火墙，而不仅仅是回答一系列问题。
然后，你将看到这样一个提示符：pixfirewall>
在提示符的后面有一个大于号“>”，你处在PIX用户模式。使用en或者enable命令修改权限模式。在口令提示符下按下“enter”键。下面是一个例子：
|
pixfirewall> en
Password:
pixfirewall# |
你现在拥有管理员模式，可以显示内容，但是，你必须进入通用设置模式来设置这个PIX防火墙。
现在让我们学习PIX防火墙的基本设置：
PIX防火墙的基本设置
我所说的基本设置包括三样事情：
· 设置主机名
· 设置口令（登录和启动）
· 设置接口的IP地址
· 启动接口
· 设置一个默认的路由
在你做上述任何事情之前，你需要进入通用设置模式。要进入这种模式，你要键入：
|
pixfirewall# config t
pixfirewall(config)# |
要设置主机名，使用主机名命令，像这样：
|
pixfirewall(config)# hostname PIX1
PIX1(config)# |
注意，提示符转变到你设置的名字。
下一步，把登录口令设置为“cisco”（思科），像这样：
|
PIX1(config)# password cisco
PIX1(config)# |
这是除了管理员之外获得访问PIX防火墙权限所需要的口令。
现在，设置启动模式口令，用于获得管理员模式访问。
|
PIX1(config)# enable password cisco
PIX1(config)# |
现在，我们需要设置接口的IP地址和启动这些接口。同路由器一样，PIX没有接口设置模式的概念。要设置内部接口的IP地址，使用如下命令：
|
PIX1(config)# ip address inside 10.1.1.1 255.0.0.0
PIX1(config)# |
现在，设置外部接口的IP地址：
|
PIX1(config)# ip address outside 1.1.1.1 255.255.255.0
PIX1(config)# |
下一步，启动内部和外部接口。确认每一个接口的以太网电缆线连接到一台交换机。注意，ethernet0接口是外部接口，它在PIX 501防火墙中只是一个10base-T接口。ethernet1接口是内部接口，是一个100Base-T接口。下面是启动这些接口的方法：
|
PIX1(config)# interface ethernet0 10baset
PIX1(config)# interface ethernet1 100full
PIX1(config)# |
注意，你可以使用一个显示接口的命令，就在通用设置提示符命令行使用这个命令。
最后，让我们设置一个默认的路由，这样，发送到PIX防火墙的所有的通讯都会流向下一个上行路由器（我们被分配的IP地址是1.1.1.254）。你可以这样做：
|
PIX1(config)# route outside 0 0 1.1.1.254
PIX1(config)# |
当然，PIX防火墙也支持动态路由协议（如RIP和OSPF协议）。
现在，我们接着介绍一些更高级的设置。
网络地址解析
由于我们有IP地址连接，我们需要使用网络地址解析让内部用户连接到外部网络。我们将使用一种称作“PAT”或者“NAT Overload”的网络地址解析。这样，所有内部设备都可以共享一个公共的IP地址（PIX防火墙的外部IP地址）。要做到这一点，请输入这些命令：
|
PIX1(config)# nat (inside) 1 10.0.0.0 255.0.0.0
PIX1(config)# global (outside) 1 1.1.1.2
Global 1.1.1.2 will be Port Address Translated
PIX1(config)# |
使用这些命令之后，全部内部客户机都可以连接到公共网络的设备和共享IP地址1.1.1.2.然而，客户机到目前为止还没有任何规则允许他们这样做。
防火墙规则
这些在内部网络的客户机有一个网络地址解析。但是，这并不意味着允许他们访问。他们现在需要一个允许他们访问外部网络（互连网）的规则。这个规则还将允许返回的通信。
要制定一个允许这些客户机访问端口80的规则，你可以输入如下命令：
|
PIX1(config)# access-list outbound permit tcp 10.0.0.0 255.0.0.0 any eq 80
PIX1(config)# access-group outbound in interface inside
PIX1(config)# |
注意：与路由器访问列表不同，PIX访问列表使用一种正常的子网掩码，而不是一种通配符的子网掩码。
使用这个访问列表，你就限制了内部主机访问仅在外部网络的Web服务器（路由器）。
显示和存储设置结果
现在你已经完成了PIX防火墙的设置。你可以使用显示命令显示你的设置。
确认你使用写入内存或者“wr m”命令存储你的设置。如果你没有使用这个命令，当关闭PIX防火墙电源的时候，你的设置就会丢失。
