作者:陈鹏 文章来源:eNet 点击数: 更新时间:2009-9-11 1:39:16







不少Fans在家通过自建代理服务器、集线器、交换机、路由器等设备组网冲浪。多数家庭计算机网络所需的终端和网络设备并不多,加之网络结构简单,可能忽略了计算机网络布线。对使用无线网络的Fans来说,暂可不用考虑网络布线。但是,出于对经济性、兼容性和传输速度多方面因素的考虑,有线网络还算是比较灵活、安全的。下面我来讲讲居室布线的经验。

  布线时的原则

  1.综合布线

  在布线设计时,应当综合考虑电话线、有线电视电缆、电力线和双绞线的布设。电话线和电力线不能离双绞线太近,以避免对双绞线产生干扰,但也不宜离得太远,相对位置保持20cm左右即可。

  2.注重美观

  家居布线更注重美观,因此,布线施工应当与装修时同时进行,尽量将电缆管槽埋藏于地板或装饰板之下,信息插座也要选用内嵌式,将底盒埋藏于墙壁内。

  3.简约设计

  由于信息点的数量较少,管理起来非常方便,所以家居布线无需再使用配线架。双绞线的一端连接至信息插座,另一端则可以直接连接至集线设备,从而节约开支,减少管理难度。

  4.适当冗余

  综合布线的使用寿命为15年,也许现在家庭拥有的计算机数量较少,但是没有人能够预测将来的家用电器会发展到什么程度,或许不需要几年的时间,所有的家用电器都可以借助于Internet进行管理。所以,适当的冗余是非常有必要的。

  设计家居布线方案时应当考虑的问题

  布线时考虑的问题

  1.信息点数量

  通常情况下,由于主卧室通常有两个主人,所以建议安装两个信息点,以便双方能同时使用计算机。其他卧室和客厅只需安装一个信息点,供孩子或临时变更计算机使用地点时使用。特别是拥有笔记本电脑时,更应当考虑在每个室和厅内都安装一个信息点。餐厅通常不需要安装信息点,因为很少会有人在那里使用计算机。如果小区预留有信息接口,应当布设一条从该接口到集线设备的双绞线,以实现家庭网络与小区宽带的连接。

  另外,最好在居所中心和前后阳台的隐蔽的位置多布设2~3个信息点,以备将来安装无线网络的接入点设备,实现家庭计算机的无线网络连接,并可携带笔记本电脑到室外工作。

  2.信息插座位置

  在选择信息插座的位置时,也要非常注意,既要便于使用,不能被家具挡住,又要比较隐蔽,不太显眼.在卧室中,信息插座可位于床头的两侧;在客厅中可位于沙发靠近窗口的一端;在书房中,则应位于写字台附近,信息插座与地面的垂直距离不应少于20cm。

  3.集线设备的位置

  由于集线设备很少被接触,所以,在保证通风较好的前提下,集线设备应当位于最隐蔽的位置。需要注意的是,集线设备需要电源的支持,因此,必须在装修时为集线设备提供电源插座。另外,集线设备应当避免安装在潮湿、容易被淋湿和电磁干扰非常严重的位置。

  4.远离干扰源

  双绞线和计算机应当尽量远离洗衣机、电冰箱、空调、电风扇,以避免这些电器对双绞线中传输信号产生干扰。

  5.电源分开

  计算机、打印机和集线设备使用的电源线,应当与日光灯、洗衣机、电冰箱、空调、电风扇使用的电源线分开,实现单独供电,以保证计算机的安全和运行稳定。

  6.路由选择

  双绞线应当避免直接的日晒,不宜在潮湿处布放。另外,应当尽量远离经常使用的通道和重物之下,避免可能的磨擦,以保证双绞线的电器性能。



  居室布线方案

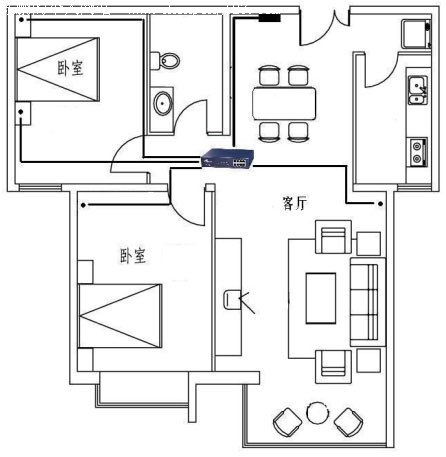

  1.两居室家居布线

  主卧室安装两个信息点,位于双人床两侧便双方能够同时使用笔记本电脑。辅卧室安装信息点,位于单人床床头或写字台附近,便于子女或来访客人使用。客厅安装一个信息点,位于沙发一端或茶几附近较为隐蔽的位置,便于使用笔记本电脑在客厅办公或娱乐。

  另外,再从住宅小区提供的信息插座引一条双绞线到集线设备处,以实现家庭网络的小区局域网接入。电话线与电源线应当分管铺设,彼此之间的距离为20cm。信息插座、语音插座与电源插座的距离也应当在20cm。布线方案可以参考如图的设计进行,其中“.”表示信息点。


请添加描述


  将双绞线穿入PVC管,埋设在地板垫层。需要过墙时,在墙壁贴近地面处打洞。信息插座采用墙上型,在墙壁中埋设底盒。信息插座距地面距离为20cm,距电源插座的距离也为20cm。集线设备(集线器或交换机)安装在辅卧室,建议选用5口桌面型设备,可以固定在写字台靠近床头的一侧,既节约空间、保证有适当的通风空间,同时又避免设备直接暴露影响美观。

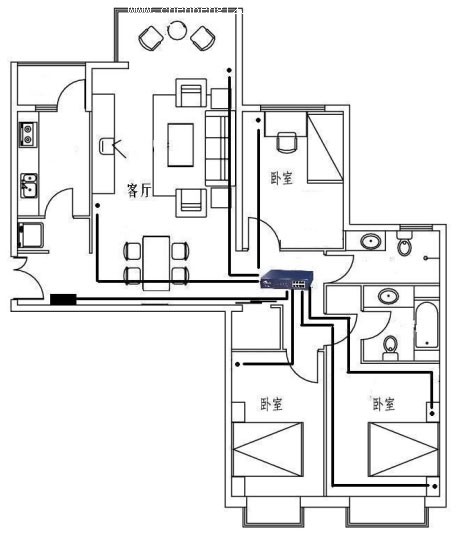

  2.三居室家居布线

  两居室相同,故不再赘述。由于三居室的客厅通常比较大,所以可考虑在两侧的墙壁上分别安装一个信息点,均位于距窗口1m~1.5m的隐蔽位置,便于同时接入计算机。综合布线的要求与两居室完全相同。三居室的走线方式与两居室相同,注意其中“.”表示信息点。


请添加描述

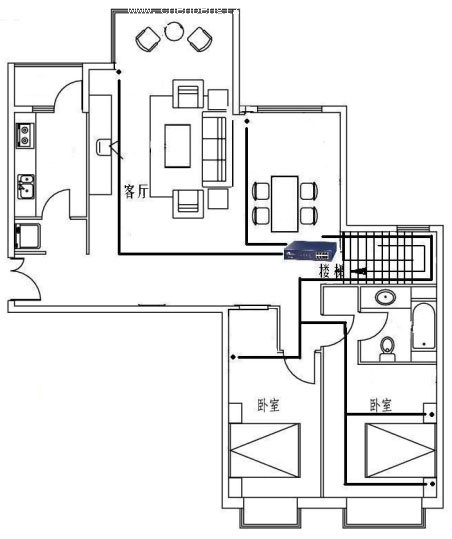

  3.复式家居布线

  楼上主卧室和辅卧室的设计,以及小区宽带链路与两居室相同故不复赘述。一楼大厅内的两侧墙壁上分别安装一个信息点,均为位于距窗口1m~1.5m的隐蔽位置,便于同时接入计算机或无线AP,在楼板和墙壁上打洞并穿入PVC管,实现双绞线在楼层间居室间的穿越。建议将集线设备安装在一层楼梯背面,既便于维护,又不影响美观。综合布线的要求与两居室完全相同,其中“.”表示信息点。


请添加描述


  如果小区宽带允许每个家庭有多个用户接入,且采用DHCP动态分配IP地址,那么只需使用一条交叉线将集线器与小区提供的信息插座连接即可。如果小区未提供DHCP服务,则需为每台计算机都设置P地址。如果小区只为每个家庭分配一个IP地址,并通过MAC地址方式限制接入数量,那么就必须采用宽带路由器或代理服务器。采用宽带路由器方式时,使用一条交叉双绞线连接路由器的WLAN口和小区的信息插座,再使用另外一交叉线连接路由器的LAN口和家庭集线设备,采用代理服务器方式时,如果使用Windows的ICS,则需两块网卡,一块网卡连接小区.一块网卡连接家庭网络。
