TCP连接建立及结束过程详解

作者：陈鹏文章来源：eNet 点击数：更新时间：2009-9-11 1:35:50

一、FTP命令数据包的捕获

　　1、搭建网络环境。建立一台FTP服务器，设置IP地址为：76.88.16.16。建立一台FTP客户端，IP地址设为76.88.16.104，在其上安装Sniffer软件。将这两台设备通过集线器连接起来。

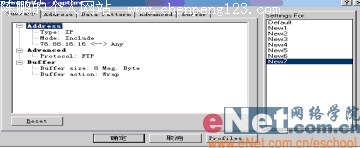

　　2、定义过滤器。在FTP客户端上运行Sniffer软件，进入系统，点“Monitor”－“Matrixa”，选中本机，点鼠标右健，选择“Define Filter…”，在“Define Filter…”窗口，点“Advanced”，选择IP->TCP->FTP，点“确定”，即已定义好过滤器，如图1所示。

图1

　　3、捕获FTP命令数据包。首先，在Sniffer中选择“Monitor”－“Matrix”，点击“Capture”命令开始捉包。然后，在FTP客户端上进入DOS提示符下，输入“FTP　76.88.16.16”命令，输入FTP用户名和口令，登录FTP服务器，进行文件的下载，最后输入“bye”命令退出FTP程序，完成整个FTP命令操作过程。最后，点击Sniffer中的“停止捕捉”，选择“Decode”选项，完成FTP命令操作过程数据包的捕获，并显示在屏幕上。

　　二、TCP连接建立过程详解

图2

　　图2是通过Sniffer工具捕获的FTP客户端与FTP服务器之间一个TCP连接的建立过程。从图中可以看到Sniffer首先捕获了1、2、3三行记录。其中：

　　第1行表示：FTP客户端76.88.16.104从1038端口向FTP服务器76.88.16.16的21端口发起一个带有SYN标志的连接请求，初始序列号SEQ＝1791872318。

　　第2行表示：FTP服务器76.88.16.16从21端口向FTP客户端76.88.16.104的1038端口返回一个同时带有SYN标志和ACK标志的应答包，ACK应答序列号SEQ＝1791872318＋1，SYN请求序列号SEQ＝3880988084。

　　第3行表示：FTP客户端76.88.16.104再向FTP服务器76.88.16.16返回一个包含ACK标志的应答包，应答序列号SEQ＝3880988084＋1。

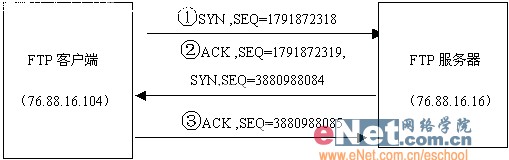

　　至此，FTP客户端和FTP服务器之间就建立了一个安全的可靠的TCP连接。TCP连接建立的三次握手过程示意图如图3所示。

图3

　　三、TCP连接结束过程详解

图4

　　图4是Sniffer捕获到的一个FTP客户端与FTP服务器之间一个TCP连接结束的过程。从图中可以看到在TCP连接结束的过程中Sniffer共捕获到了17、18、19、20四行记录。其中：

　　第17行表示：FTP服务器76.88.16.16先从21端口向FTP客户端76.88.16.104的1028端口发送一个带有FIN结束标志的连接请求，初始序列号SEQ＝1803774978。

　　第18行表示：FTP客户端76.88.16.104从1028端口向FTP服务器76.88.16.16的21端口返回一个包含ACK标志的应答包，应答序列号SEQ＝1803774978＋1。

　　第19行表示：同时，FTP客户端76.88.16.104又从1028端口向FTP服务器76.88.16.16的21端口发送一个同时带有FIN标志和ACK标志的包，FIN序列号SEQ＝846902939，ACK　SEQ＝1803774978＋1。

　　第20行表示：FTP服务器76.88.16.16从21端口向FTP客户端76.88.16.104的1028端口返回一个包含ACK标志的应答包，应答序列号SEQ＝846902939＋1。

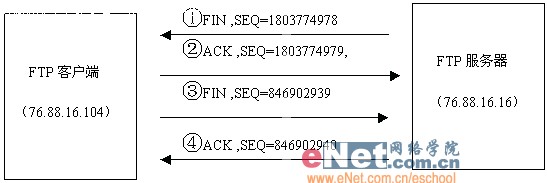

　　至此，FTP客户端与FTP服务器之间的一个TCP连接就结束了。TCP连接结束的四次过程示意图如图5所示。

图5

　　四、小结

　　Sniffer工具是一个功能很强的底层抓包工具，作为一名网络管理人员，应学会熟练使用本工具进行网络数据的分析，发现异常数据及时处理，不断提高网络数据分析能力和处理能力。
