浅谈校园网光纤布线之前期规划
浅谈校园网光纤布线之前期规划
作者:陈鹏 文章来源:eNet 点击数: 更新时间:2009-9-9 21:40:22







自1999年我国推行大学扩招政策以来,几乎所有的大学都进行了不同程度的扩招,与此同时,几乎所有的大学都在扩招的背景之下开始了紧锣密鼓的大学新校区的规划和建设。

  21世纪是信息化建设飞速发展的时代,对于现代化的大学校园建设,信息网络的建设是一个必不可少的组成部分。然而,一所大学校园一般都有几栋甚至十几栋各种功能的大楼,要在所有的大楼之间建立起高性能的信息网络,必须经过精心和细致的规划,再经过专业的施工,才能够构建一个具备高性能信息传输能力的光纤布线系统,保证大学校园信息网络的畅通,满足校园网在业务上对信息传输网络统一、灵活的需求。

  以下是我们公司在西北工业大学长安校区一期室外光纤布线系统工程中所作的前期规划。在整个系统的规划中,我们参照通信现代化应用的一些最新技术及通信设备新趋向,结合校园网的实际情况,我们向用户推荐光缆管理设备使用美国某品牌的光纤布线解决方案,而主干光缆使用国产的室外带状万兆光缆,这样可以使系统具有较高的性价比。

  下面分别从主干光缆的规划和光缆管理设备的规划两个方面进行介绍:

  一、主干光缆的规划

  西北工业大学长安校区的校园网络分为三期建设,一期以数字化大楼为中心,家属区作为二期,试验楼南区作为三期。本次规划只考虑一期的建设。各期均建有主机房和主配线间,并以星型拓扑结构覆盖一期的周边建筑。一期、二期和三期的网络核心之间通过光纤互联,形成环状万兆主干光缆。

  一期网络以数字化大楼为中心,覆盖周围的教学大楼、实验大楼、体育场、学生活动中心、工程训练中心、研究生楼、后勤服务楼、7栋学生公寓和2个学生食堂。一期的网络以数字化大楼为中心建设总配线间,以星型方式直接连接至一期各大楼。原则上,每一栋大楼设置一个主配线间,对于个别规模超大的楼宇根据需要,设计了两个主配线间,如教学大楼分为东主配线间和西主配线间。

  数字化大楼是学校的综合信息处理中心,除计算机网络中心以外,还包括一卡通系统中心、有线电视台、校园安防系统中心等,因此,从各大楼主配线间到数字化大楼总配线间的光缆不仅包括网络主干光缆,还包括支撑校园一卡通系统、有线电视系统、校园广播系统、校园安防系统、弱电控制系统等其他主干光缆。

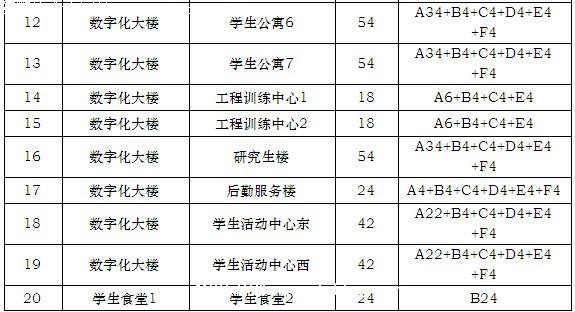

  本项目中所有室外光缆均使用带状光缆,主干光缆的用途一览表如下:



光纤


  说明:用途栏中的A代表校园计算机网络系统使用,B代表一卡通系统使用,C代表有线电视系统使用,D代表校园广播系统使用,E代表校园安防系统使用,F代表弱电控制系统使用;字母后面的数字代表光缆的芯数。

  我们之所以在系统中使用带状光缆作为主干光缆,是因为带状光缆具有光缆密度大,易于施工,光缆熔接方便,节省时间,维护方便,能降低整个工程造价等优点。关于带状光缆的性能参数这里不做详细介绍。

  其横截面的示意图如下所示:


光纤


  在光纤接入网(特别是光缆在路边,光缆到大楼)等方面,带状光缆有着广泛的应用前景。

  二、光缆管理设备的规划

  良好的光纤布线系统产品和高质量的工程施工是现代建筑系统工程的重要环节,选用的产品必须重点满足高速网络传输的要求,并且考虑到其业务长期可靠性的要求,还应具有先进可靠、易于管理维护、易于扩展等特性,并且能配合计算机、电信网络的应用发展,具有长远的效益。

  目前国内外有数十种不同的光纤产品,这些产品都有其不同的优缺点。对产品的评价包括性能、质量、外观、使用管理的方便性、系统扩展性、应用保证、技术服务支持、厂家信誉、价格等多方面的因素,不同的客户在不同的应用环境下会对产品的选择有不同的侧重点。

  我们根据校园网的实际情况,及其对数据传输技术的先进性、可靠性和长远发展的需求,在本规划设计中,光纤总配线架、单体楼内的配线架、跳线、尾纤、适配器等,我们向用户推荐采用美国某品牌的光纤布线系统。

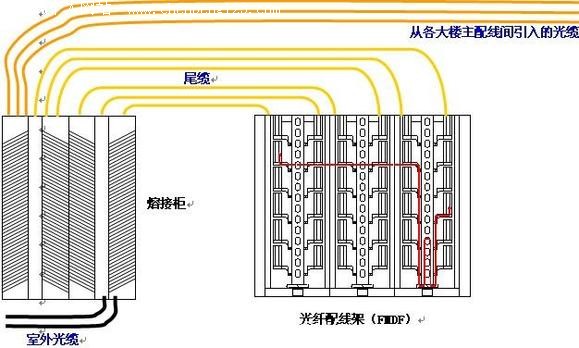

  根据一期建设(984芯)及今后扩容的需要,数字化大楼的主配线间内的光纤总配线架(FMDF)采用3架光纤配线架(单架容量1152芯,SC适配器)和两个熔接机柜(单柜可熔1440芯束状光缆),实现离架熔接,保证操作界面(熔接施工与内部跳接)的分离,其布置的示意图如下:

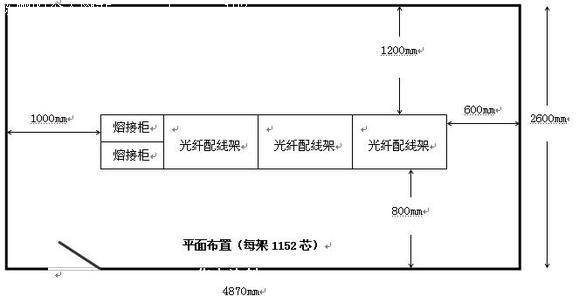

  光纤总配线区域的平面布置图如下:




  注:每个熔接柜的尺寸为:2200x600x300mm;每个光纤配线架的尺寸为:2200x890x600mm。

  三、结束语

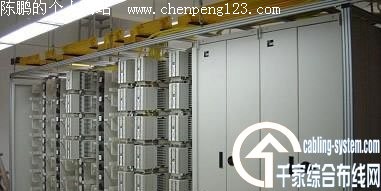

  大学校园网的前期规划在校园网的整个建设过程中是至关重要的,本文通过一个实际工程案例(图片如下)简单的介绍了大学校园网中光纤布线的前期规划,包括主干光缆和光缆管理设备的规划,供朋友们交流与探讨。
