在企业中，如果有自己的局域网，而且还规划了各个部门，那么部门之间可能会被规划到了不同的IP网段中，那么各部门之间的互相访问，则需要路由器来完成，那么各个部门因为在不同的子网中，所以它们的出口网关也不同。

　　例如现在有两台网关设备被定义到一个HSRP组中，虽然HSRP承担了网关的功能，但其实是这个组中的某一台设备来承担起来的。到底是谁被HSRP映射了呢？这里需要进行一个选举。它们根据优先级来通过在指定接口上向外发送HSRP的hello报文来进行选举，而且默认为非抢占式的。在选举时，有的设备可能会经历如上5种状态，那么该设备将会到达active，即为担当重任的那台网关设备。其次就是standby，也就是在active设备down后，它将启用并接管曾经的active的工作变成新的active设备。也可以有多台网关设备。在HSRP中，活动设备只有一台。

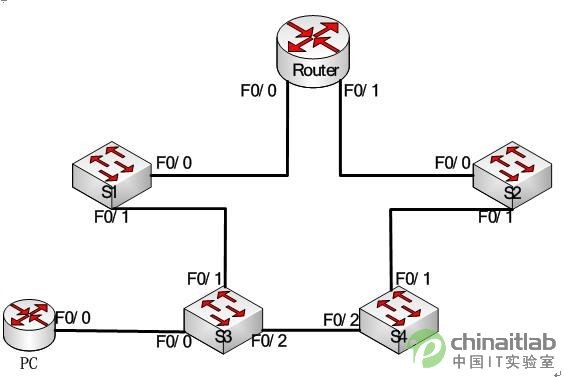

　　根据上面的图。把实际的配置完成。

PC： PC(config-if)#ip add 192.168.1.200 255.255.255.0 PC(config-if)# no shut PC(config)#ip route 0.0.0.0 0.0.0.0 192.168.1.100 //默认网关指向HSRP虚拟接口

S1： S1(config)#int fa0/1 S1(config-if)#no switchport //定义该接口为一个三层接口 S1(config-if)#ip add 192.168.1.1 255.255.255.0 S1(config-if)#no shut S1(config-if)#standby 1 ip 192.168.1.100 //定义一个组号为一的虚拟HSRP组 S1(config-if)#standby 1 proiority 210 //定义该组在F0/1接口下的优先级为210 S1(config-if)#standby 1 preempt *把HSRP定义为抢占式 S1(config-if)#standby 1 track fa0/0 30 //监测上行接口，当上行接口down后，优先级自动减30，也就是变成180 S1(config-if)#int fa0/0 S1(config-if)#ip add 172.16.1.1 255.255.255.0 S1(config-if)#no shut S1(config)#router rip S1(config)#ver 2 S1(config)#no auto S1(config)#net 172.16.1.0 S1(config#net 192.168.1.0

S2： S2(config)#int fa0/1 S2(config-if)#ip add 192.168.1.2 255.255.255.0 S2(config-if)#no shut S2(config-if)#standby 1 ip 192.168.1.100 S2(config-if)#standby 1 priority 200(默认为200) S2(config-if)#standby 1 preempt S2(config-if)#int fa0/0 S2(config-if)#no switchport S2(config-if)#ip add 172.16.2.1 255.255.255.0 S2(config-if)#no shut S2(config)#router rip S2(config-router)#ver 2 S2(config-router)#no auto S2(config-router)#net 192.168.1.0 S2(config-router)#net 172.16.0.0

Router： Router(config)#int fa0/0 Router(config-if)#ip add 172.16.1.2 255.255.255.0 Router(config-if)#no shut Router(config)#int fa0/1 Router(config-if)#ip add 172.16.2.2 255.255.255.0 Router(config-if)#no shut Router(config)#int lo 0 Router(config-if)#ip add 1.1.1.1 255.255.255.0 Router(config)#router rip Router(config-router)#net 172.16.0.0 Router(config-router)#net 1.1.1.1
