详解VLAN+路由器典型配置实例教程

详解VLAN+路由器典型配置实例教程

作者：陈鹏文章来源：eNet 点击数：更新时间：2009-9-9 21:36:09

近期看到有些朋友问交换机划 VLAN 后接路由器如何配置访问外网，其实这是个比较简单，也比较典型的配置。网上也很容易找到，但都不系统很零散。这里针对几种常见的情况，分别做了配置：

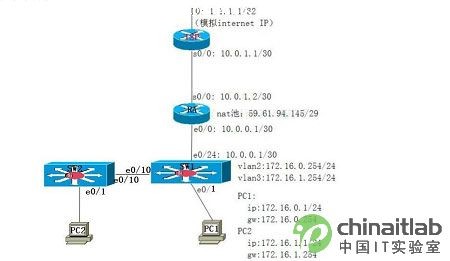

1、拓扑结构图：

1）本例中的路由器均为华为 AR28-10,交换机 SW1为华为的 S3526 带3 层交换功能，SW2为华为 2403H-EI二层交换机。

2）图模拟了常见的拓扑结构。也没有用到任何厂商特性，因此也适用于其他厂商的设备，只是命令行有所不同。

2、基础配置：

ISP:

interface Serial0/0 #配置和RA相连的接口
clock DTECLK1
link-protocol ppp
ip address 10.0.1.1 255.255.255.252

interface LoopBack0 #配置该接口模拟 internet 的一个 IP。
ip address 1.1.1.1 255.255.255.255

ip route-static 59.61.94.144 255.255.255.248 10.0.1.2 preference 60 #将该地址段指向 RA，也即分配地址池给 RA。

RA:

nat address-group 0 59.61.94.145 59.61.94.150 #配置NAT 地址池，也即 ISP分配的地址段。（如果外网接口类型为广播，则最好把这些地址配置给 LOOPBACK接口，否则可能不同，但此例是点对点接口，无此问题）

acl number 2000 #配置 NAT 用的 ACL列表
rule 0 permit source 172.16.0.0 0.0.0.255
rule 1 permit source 172.16.1.0 0.0.0.255
rule 2 permit source 10.0.0.0 0.0.0.3

interface Ethernet0/0 #配置内网口
ip address 10.0.0.1 255.255.255.252

interface Serial0/0 #配置外网口
link-protocol ppp
ip address 10.0.1.2 255.255.255.252
nat outbound 2000 address-group 0 #做 NAT，采用先前配置的地址池。

ip route-static 0.0.0.0 0.0.0.0 10.0.1.1 preference 60 配置默认路由

SW1:
gvrp #启用 GVRP 注册协议，用于动态创建 SW2的 VLAN，实现 VLAN 的集中管理。

vlan 2 #创建各 VLAN
vlan 3
vlan 24#因为S3526 不支持被路由接口，因此将 E0/24 划到 VLAN24，给 VLAN24 配置虚接口 IP用于路由。（cisco 则可以在 e0/24接口用 no switchport 配置为被路由接口，直接配置 IP即可）

interface Vlan-interface2 #配置 VLAN 虚接口 IP
ip address 172.16.0.254 255.255.255.0

interface Vlan-interface3 配置 VLAN 虚接口 IP
ip address 172.16.1.254 255.255.255.0

interface Vlan-interface24 配置 VLAN 虚接口 IP
ip address 10.0.0.2 255.255.255.252

interface Ethernet0/1 #划分接口到 VLAN
port access vlan 2

interface Ethernet0/10 #配置和 SW2 互联的 E0/10接口为 Trunk 接口，并启用 GVRP协议。
port link-type trunk
port trunk permit vlan 2 to 3
gvrp registration fixed
gvrp

interface Ethernet0/24 #划分接口到 VLAN

port access vlan 24

SW2:
gvrp#启用 GVRP 协议，接收 SW1 配置的 VLAN

interface Ethernet0/1 #给 VLAN划接口
port access vlan 3

interface Ethernet0/10 #配置和 SW1 相连的 Trunk口，并启用 GVRP
port link-type trunk
port trunk permit vlan 1 to 3
gvrp

3、3 层交换+VLAN+路由器+静态路由：

1)此例为内网采用静态路由配置，也是常见并推荐采用的配置。

RA:

ip route-static 172.16.0.0 255.255.255.0 10.0.0.2 preference 60 #这2句指向内网2个VLAN网段即是回指路由。
ip route-static 172.16.1.0 255.255.255.0 10.0.0.2 preference 60

SW1:
ip route-static 0.0.0.0 0.0.0.0 10.0.0.1 preference 60 #配置静态缺省路由，指向 RA.

4、3 层交换+VLAN+路由器+动态路由（RIP V2）：

1）此例为动态路由配置，考虑到子网划分，采用 RIP V2 路由协议。不过针对于如此简单的拓扑，不推荐用动态路由协议。从下例可以看到，其实对于一个简单的网络。动态路由协议比静态路由更麻烦。
RA:
interface Ethernet0/0
rip version 2 multicast #配置 RIP版本 2

interface Serial0/0
undo rip output #这2 句是配置 S0/0 为 RIP被动接口。
undo rip input
rip #配置 RIP协议
import-route static cost 2 #重发布静态路由 0.0.0.0 给 SW1，让SW1 知道缺省出口。
network 10.0.0.0

SW1:
interface Vlan-interface24
rip version 2 multicast #配置 RIP 版本2

rip#RIP 配置
undo summary #关闭自动汇总，这样 RA就能够知道网络 172.16.0.0 的具体子网了。
network 10.0.0.0
network 172.16.0.0

5、单臂路由配置：

1）此例用于不支持 3 层交换的 2 层交换机使用。由于路由器的转发速率大大低于 3 层交换机的转发速率，因此如果有 3 层交换机，尽量不要采用此配置。

RA:
interface e0/0
undo ip address #此时 E0/0 接口原来的 10.0.0.0/30 段的 IP已经无用了，可以去掉了。

interface Ethernet0/0.2#配置 VLAN2 的子接口
ip address 172.16.0.254 255.255.255.0
vlan-type dot1q vid 2
#
interface Ethernet0/0.3#配置 VLAN3 的子接口
ip address 172.16.1.254 255.255.255.0
vlan-type dot1q vid 3

acl number 2000
undo rule 2 #此时 ACL 2000的 rule 2也没用了，可以去掉了。
quit

SW1:
undo vlan 24 #此时的 VLAN24 已经没用了，去掉它。

interface Ethernet0/24 #配置E0/24 口为Trunk口，此口用于连接 RA，做单臂路由。
port link-type trunk
port trunk permit vlan 2 to 3

6、补充配置：
1）对于控制系统的安全，以及其他配置等，请参考其他资料。尽量建议在路由器上配置。

交换机配置过多的 ACL是要影响转发性能的。

2）如果 PC 间无需通信，可以考虑配置 PVLAN 来进行隔了。这样可以有效的控制病毒的传播。
