服务器维护之企业综合网络布线
作者:陈鹏 文章来源:eNet 点击数: 更新时间:2009-9-9 21:34:30







根据统计资料表明,业界内80%的服务器没有经过优化设计,90%的服务器没有定时进行系统性能监控,95%的服务器没有全面的数据冗余安全措施,将近一半的服务器没有采用数据备份解决方案。具体体现为:对于电源、硬盘、控制器、网卡等多种关键性的部件没有采用硬件冗余技术;同时不合理地配置内存、CPU、硬盘控制器等而造成性能的下降;不使用任何网络服务器的管理软件和硬件,管理方面存在严重的缺陷,可见其实服务器的维护工作相当繁锁,需要企业用户们重视起来。

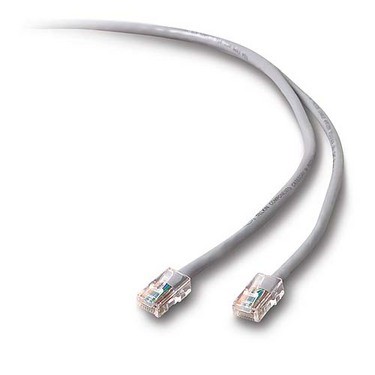

网线

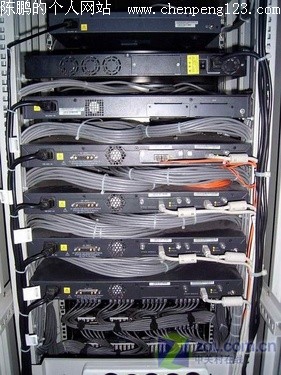

  服务器布线

对于服务器的维护工作来讲,的确是个十分复杂的而且重要的工作,同时服务器的维护涉及的方面技术比较广泛:服务器安全、硬件维护,软件维护等。硬件维护跟软件具有同等重要的地位,对服务器乃至整个网络环境的硬件系统有着基础性的作用。

  由此可见,服务器的维护工作极其重要,关键是如何更好的为企业提供更好的解决方案,笔者针对服务器维护的一个方面企业的组网布线探讨企业用户如何更好的进行服务器维护。

  网线的制作

  相对于小型企业来说,组建网络实现上网功能是相当简单,仅通过接入式路由器再配上一台交换机便可满足其业务网络应用需求。而对于大中型企业的网络构建上,从整个网络的结构来说,需要服务器作为后台的应用系统提供网络作为支持,企业的服务器组建网络最基础的需要有网线作为连接的介质,对于在搭建网络的时候,网线的制作是一个重要的步骤,不合格的网线都将直接影响网络的使用,出现网络不通或者网速慢。笔者将简单的介绍一下制作标准的网线的制作。

网线


  网线

  制作以太网线所需材料主要包括:双绞线、RJ-45水晶头。

网线


  双绞线和RJ-45水晶头

网线


  双绞线和RJ-45水晶头

  通常双绞线做法有两种标准:EIA/TIA568A和EIA/TIA568B,而起连接方法也主要有两种:直通线缆和交叉线缆。对于EIA/TIA-568A标准中,将双绞线按电气特性区分有:三类、四类、五类线。网络中最常用的是三类线和五类线,目前已有六类以上线。

  现今最常使用的布线标准有两个,即T568A标准和T568B标准。T568A标准描述的线序从左到右依次为:1-白绿、2-绿、3-白橙、4-蓝、5-白蓝、6-橙、7-白棕、8-棕。T568B标准描述的线序从左到右依次为:1-白橙、2-橙、3-白绿、4-蓝、5-白蓝、6-绿、7-白棕、8-棕。在企业应用的网络中,通常使用T568B标准的网线。

网线

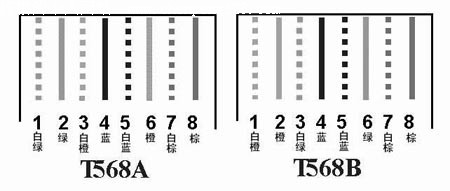

  EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B

  最后,在把水晶头的两端都做好后即可用测线仪进行测试,如果测试仪上8个指示灯都依次为绿色闪过,证明网线制作成功,相信合格的网线对以后网络的维护会带来许多便利。

  网络布线

  企业组网布线不仅要从企业本身的实际需求出发,根据企业的成本预算规划与设计网络;同时需要有网络设备和服务器等设备的支持,如何对机房、办公地点进行合理的网络布局与布线,对于网管员是致关重要的。笔者针对组网布局方面所需要考虑的问题简单介绍。

  ·网线选择

  布线是连接网络接入层、汇聚层、交换层和网络节点的重要环节。在布线时,最好使用专门的通道,而且不要与电源线,空调线等具有辐射的线路混合布线。同时可以选择超五类屏蔽双绞线,以使网络性能得到最大的提升。

  ·网络布局的规划与设计

  网络设备的放置,最好放在节点的中央位置,不但节约综合布线的成本,同时提高网络的整体性能,提高网络传输质量。

  目前的网络设备大都采用机架式的结构,如交换机、路由器、硬件防火墙等。而它们都放置在按国际标准设计的机柜中,这样做不但可以使设备占用最小的空间,同时便于与其它网络设备的连接和管理,此外机房内也会显得整洁、美观。

  企业的网络布局要考虑到设备,一般来说,网络设备如交换机、路由器、防火墙、加密机等以及网络通信设备如光端机、调制解调器等是放置在网络机柜的;服务器机柜的宽度为19英寸,机柜内按U的高度有可拆卸的滑动拖架,用户可以根据自己服务器的标高灵活调节高度,以存放服务器、集线器、磁盘阵列柜等设备。服务器摆放好后,它的所有I/O线全部从机柜的后方引出,同时统一安置在机柜的线槽中,并且贴有网线标号,便于发生网络故障时有效管理。

  在网络布局中,每个机柜留一定空间,便于以后网络设备、服务器设备的扩充,综合布线柜里有可能除了网络布线外,还有能布置电话线,所以要在机柜里留下一定空间。而对于机柜来讲,必须提供充足的线缆通道,保证网线能从机柜顶部、底部进出。此外减少线缆的空间占用,保证设备安装、调整、维护过程中,不受到布线的干扰,并保证散热气流不会受到线缆的阻挡;同时,在故障情况下,能对设备布线进行快速定位。

  总结

  合理完善的企业组网布线不仅日后对服务器维护的有着深远意义,同时在企业的成本方面,可以通过有效的组网布线减少日后升级扩展等大范围的改动布局架构以及便于网管员更加有效的维护设备和系统。此外,企业合理组网布线对于设备机房在散热方面更有优势,体现了倡导的绿色环保,简化IT的理念。
