一、什么是网卡？

　　网卡现在已经上成为了目前电脑里的标准配置之一。小小的网卡，究竟蕴涵着多少秘密呢？让我们一起来看。

　　我们最常用的网络设备当属网卡了。网卡本身是LAN（局域网）的设备，通过网关、路由器等设备就可以把这个局域网挂接到Internet上。而Internet本身就是无数个这样的局域网组成的。

　　网卡有许多种，按照数据链路层控制来分有以太网卡，令牌环网卡，ATM网卡等；按照物理层来分类有无线网卡，RJ-45网卡，同轴电缆网卡，光线网卡等等。它们的数据链路控制、寻址、帧结构等不同；物理上的连接方式不同、数据的编码、信号传输的介质、电平等不同。以下主要介绍我们最常用到的以太网网卡。

　　以太网采用的CSMA/CD（载波侦听多路访问/冲突检测）的控制技术。他主要定义了物理层和数据链路层的工作方式。数据链路层和物理层各自实现自己的功能，相互之间不关心对方如何操作。二者之间有标准的接口(例如MII，GMII等)来传递数据和控制。

　　以太网卡的物理层可以包含很多种技术，常见的有RJ45，光线，无线等，它们的区别在于传送信号的物理介质和媒质不同。这些都在IEEE的802协议族中有详细的定义。

　　这次我们主要讨论的RJ45的网卡属于IEEE802.3定义的范围。

　　二、网卡的组成

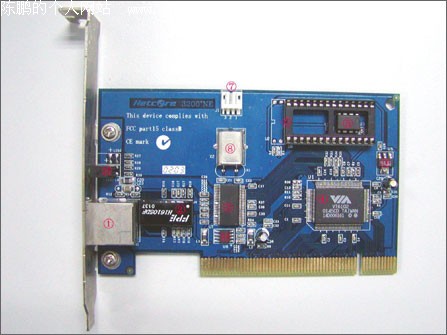

　　1．网卡的基本结构

　　一块以太网网卡包括OSI（开方系统互联）模型的两个层。物理层和数据链路层。物理层定义了数据传送与接收所需要的电与光信号、线路状态、时钟基准、数据编码和电路等，并向数据链路层设备提供标准接口。数据链路层则提供寻址机构、数据帧的构建、数据差错检查、传送控制、向网络层提供标准的数据接口等功能。

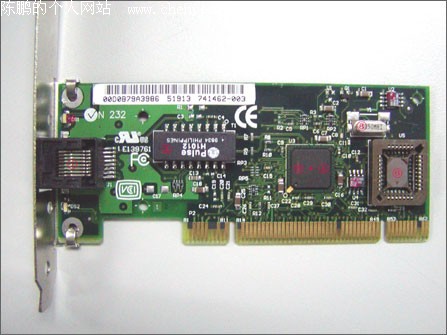

　　以太网卡中数据链路层的芯片一般简称之为MAC控制器，物理层的芯片我们简称之为PHY。许多网卡的芯片把MAC和PHY的功能做到了一颗芯片中，比如Intel 82559网卡的和3COM 3C905网卡。但是MAC和PHY的机制还是单独存在的，只是外观的表现形式是一颗单芯片。当然也有很多网卡的MAC和PHY是分开做的，比如D-LINK的DFE-530TX等
