测试6类开放式布线系统的兼容性
作者:陈鹏 文章来源:eNet 点击数: 更新时间:2009-9-9 21:20:34







虽然在测试6类布线系统时会面临许多挑战,但其中困难的可能是不同厂家6类元件的互相兼容性问题。

  不像5类布线系统,您可以任意选择RJ45插头模块,配线架,跳线等的品牌,只要安装时符合要求,组成的链路就可以达到标准的要求。但6类布线系统通常都是厂家指定元件构成系统才能满足要求。要想避免局限在一家供应商的元件上,您需要测试并认证所使用的连接模块和跳线等都是满足6 类标准要求,即都是有兼容性的。

  6类连接器的性能是一个关键因素,为了使6类开放式布线系统具有兼容性,TIA和ISO标准定义了RJ45 插头的物理特性和电气性能。那是因为在链路两端连接器匹配连接后的性能取决于RJ45 插头的特性,特别是对测试NEXT(近端串绕)时的影响。其结果就是,连接器生产厂家必须依照已知的RJ45 插头的物理特性进行设计,同时要保证在匹配后超过对NEXT 的最低电气特性要求。匹配后的连接对NEXT 的最低要求在100MHz 时是52.5dB。

  不可避免的,厂家都会宣称其元器件是有兼容性的。重要的是理解他们用以证明兼容性时所使用数据。图1是一个很好的例子。



布线

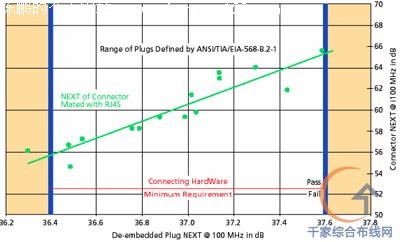

图1.显示不同性能的测试插头在造成的在3,6-4,5线对


  上不同的匹配结果

   首先从图下部分横轴看起。它表示的是匹配前非嵌入式插头在100MHz时NEXT的情况,以dB表示。匹配前的插头可以看成是测试时使用的RJ45 插头的串扰值。标准要求连接器生产厂商生产一系列试验用的测试插头,它们的NEXT 值介于36.4dB 至37.6dB 之间,然后将这些测试插头依次插入该厂家所生产的同一个连接模块并测试匹配后的NEXT 值。不同性能的RJ45 测试插头会带来不同的匹配结果。蓝线表示的是在36.4dB 至37.6dB 的测试插头的NEXT 范围。

  插头性能在蓝线区域外的将被忽略。各线对组合的结果都不相同。由于3,6-4,5的组合通常是NEXT性能最差的,我们就集中精力研究3,6-4,5线对。15个测试结果是一个厂家的同一个连接模块与15 个不同的NEXT 特性的测试插头的匹配结果。结果以绿色圆点表示,其间是一条“最佳匹配”的绿线。14 个测试头是处于规定的范围之内。对于这个厂家,是个好消息。14 个测试插头,在插入该厂的同一个连接模块后,超过了在100MHz 时NEXT 为52.5dB 的最低要求。因此,该模块的3,6-4,5 线对是满足标准兼容性的。然而,图形里还有更多关于这个厂家连接模块的信息。

  请注意这个模块,匹配性能随着测试插头的NEXT性能的提高而提高。如果每个插头的性能都尽量处于标准所限制范围中间值,当您在变换跳线时就不会在链路的NEXT性能方面有多少损失,或者可以说是可以受益于此,这是理想状态。但并不是每个厂家都是这样做的,因为每个连接模块都有独自的特性曲线。一些厂家的设计是在插头NEXT特性较低时获得较好的匹配特性,这对测试6 类链路的人有什么影响?为回答这个问题,请参见图2。这里我们展示的是用不同NEXT 特性的插头测试永久链路时余量的变化。

  举例来说。使用NEXT特性好的RJ45插头会得到较高整体链路余量,反之,使用较低NEXT特性的RJ45 插头得到的整体链路余量较差。这就解释了为什么使用不同测试仪或测试头的测量结果有差异。


布线

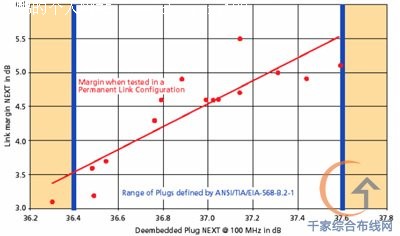

图2.永久链路测试时使用不同的测试插头测试同一链


  路时的余量变化

  即使是一个完全满足兼容性要求的测试头也会有不同的余量结果。那么为什么测试插头的性能会有如此变化?这些变化是因为手工端接RJ45插头造成的。现在有更好的方法来保持稳定的结果。

  新的NEXT性能居中设计的测试插头减少了不确定性,为了得到更稳定的测试结果,福禄克网络公司设计制造了PM06个性模块,没有任何连接电缆,基于PCB电路板的测试插头,可以提供稳定的结果。独创的PM06设计完全满足Cat 6 元件标准对插头的所有要求,而且其NEXT 值处于标准规定范围的正中间(37dB)。

  这一个居中性能的设计确保所有的PM06测试插头,着重强调的是性能相同,优化测试结果的同时保持高稳定性。这一在测试结果中的稳定性使您可以更方便地对比不同线缆方面的特性差异。

  跳线插头的性能

  您已经了解了如何测试6类连接元件的兼容性,如何才能知道6类跳线是满足标准兼容性要求的呢?非常不幸的是,在市场上大多数的跳线虽然都有带有6类的标记, 但是其中许多都不能满足ANSI/TIA/EIA-568-B.2-1 和ISO/IEC11801:2002 标准的最低兼容性要求。对这一个问题却没有广泛报导。因为标准在测试建议中要求使用实验室级的网络分析仪配合满足TIA/ISO 标准要求的特殊插座模块进行测试(例如前面讲到的非嵌入式的插头)。这是有效的跳线测试方法,但不适于现场或大批量的测试。所以您所能做的就是抽样测试。不单只是这个原因福禄克网络公司设计了PM06,还因为控制跳线的端接非常困难,它们必须满足同非嵌入式插头一样的特性。

  跳线已经可以进行现场测试,TIA规定了跳线测试时每端所用的插座的特性,到目前为止,还没有现场测试方法可以将满足元件要求的插座装入连接现场测试仪的适配器中。福禄克网络公司也了解了这个问题,为DSP-4000系列电缆认证测试仪的选件, 全新硬件设计的适配器专门用于来测试跳线, 并且有专门的数据库包含了ANSI/TIA/EIA-568-B.2-1 和ISO/IEC11801:2002 标准对不同长度跳线的规定极限值。

  使用DSP-PCI-6S跳线适配器是唯一真实的跳线认证方法。如果您使用通道适配器测试跳线,您得到的只能是毫无意义的结果,因为通道测试要求测试的生产厂家消除测试仪连接模块的影响,这就是为什么在用通道适配器测试跳线时您会得到异常高的余量结果。好消息是福禄克网络公司不仅帮助您认证跳线,而且是在15秒内完成测试,使得百分之百的跳线测试即经济又可行。

  新的6类测试方法使整个布线行业都受益

  新的6类测试标准和方法对整个布线行业都是好消息。网络人员,安全人员可以完全确认他们使用的连接器或跳线是满足标准兼容性的,能够用于他们的新6类布线系统。简单的讲,连接器厂家,电缆厂家,及跳线厂家可以有方法来验证他们的产品比那些廉价产品好很多。确保开放6类布线系统的最终方法是使用福禄克网络公司的满足标准要求的居中性能的插头和DSP跳线测试适配器。
