网管网络布线之最常用的兵器谱

网管网络布线之最常用的兵器谱

作者：陈鹏文章来源：eNet 点击数：更新时间：2009-9-9 21:00:51

人在江湖，岂能赤手空拳。作为网络管理员，不掌握几件布线工具，怎能立足这一竞争激烈的领域，要知道布线可是建立网络的不可或缺的部分。只有对种种布线工具熟悉、了解之后，才可灵活运用，快速完成网络布线工作。不过，你知道在网络布线的时候会用到哪些工具，这些工具的作用又是什么，该怎么驾驭它们呢? 且看“布线兵器谱”……

　　刮皮刀

　　实名:剥线刀
　　兵器作用:剥掉双绞线外部的绝缘层。
　　兵器优点:剥皮速度快，且不易损坏芯线。
　　兵器价格:10元

　　使用要点:这是制作网线的第一步，在新买来的网线外层都有一层用于保护芯线的胶皮，只有将网线头部分的胶皮剥掉，我们才能制作水晶头和接入模块。此时需要将网线放入剥线刀中，然后握住手柄轻轻旋转360度就可以将外层胶皮剥下，现在我们就可以看到包裹在网线中的芯线了。当然剥线刀除了上面介绍的这种旋转式的，还有一种压制式的，只要将线放入孔中，轻轻握下手柄并旋转就可将胶皮剥离。

将网线穿过剥线刀轻轻旋转即可
　　

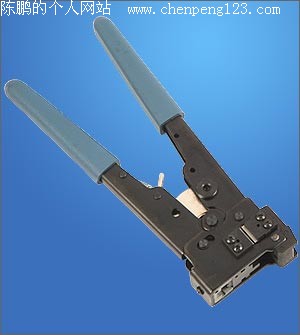

　　鳄鱼钳
　
　　实名:夹线钳
　　兵器作用:制作网线接头。
　　兵器优点:一钳多用，不仅可用于制作水晶头，还可用于剥去包裹网线的胶皮。
　　兵器价格:50元

　　使用要点:在用剥线刀剥去网线的外皮后，我们就要按照需要制作的网线规格，将网线按一定的顺序排列起来塞进水晶头中。由于芯线的长短并不相同，所以还得对它们进行一次修剪。此时各位大侠就要用夹线钳将芯线剪得长短一致。接下来将芯线按顺序放入水晶头中，再用夹线钳将伸入水晶头的芯线压紧。

　　下面让我们来看看具体的操作步骤，先将排列好的芯线放入夹线钳的剪刀口，然后用力握下手柄，即可将网线剪齐。然后将网线插入水晶头，将水晶头放入夹线钳水晶头压制口，并用力握下手柄即可完成网线接头的制作。

　　要将芯线对齐就要靠夹线钳的剪刀了，放入水晶头后紧握，以使水晶头更牢固。

　　

　　判官笔
　
　　实名:测线器
　　兵器作用:检测制作后的网线是否正确。
　　兵器优点:明察秋毫，能够快速准确地判断出线序。
　　兵器价格:100元

　　使用要点:将制作好的网线两头插入测线器并打开开关，观察指示灯的显示是否正确。这里需要注意的是网线有直通和交叉两种，所以在测试网线的时候测线器上的灯会根据网线的种类不同而发生变化。如果是直通线那么左右灯的顺序是由1到8依次闪亮。如果是交叉线那么顺序是其中的一边闪亮是由1到8，另一边将对应为3，6，1，4，5，2，7，8。

掌握线序，才能读懂测线仪

　　少林棍
　
　　实名:PVC管
　　兵器作用:将网线包裹在管内，避免受到损害。
　　兵器优点:既可保护网线又不会破坏墙体。
　　兵器价格:5元/米

　　使用要点:选取比网线短10cm左右的一段PVC管，然后将网线穿过PVC管即可。在使用PVC管的时候，最麻烦的就是在墙壁的拐角处。当遇到拐角的时候可以找一根硬度比较大、长度为40cm～50cm左右的弹簧，将网线的一头拴在弹簧上，接着把弹簧放入PVC管中拐角的位置内，并用力弯曲。这样做出的拐角就相当美观了，然后将弹簧从没有拴网线的那头拉出来，这样网线就穿过PVC管了。

　　我们在大厦内进行综合布线的时候，可能时常会遇到天花板、吊顶等障碍物，要想进行长距离的布线极其困难，此时不妨将PVC管作为传送网线的介质来铺设网线。

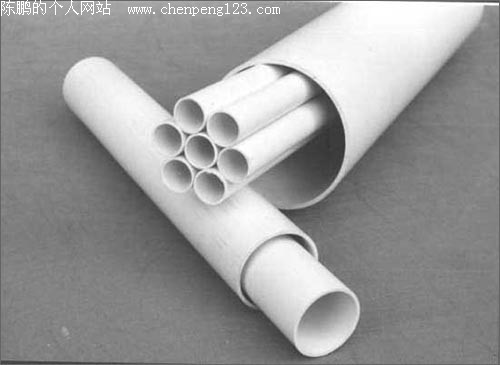

根据线缆数量多少来选择大小不一的PVC管

　　开山斧
　
　　实名:手枪钻
　　兵器作用:打洞，以便网线穿过或安放膨胀螺钉。
　　兵器优点:通过手枪钻钻的小洞每个洞都很均匀。
　　兵器价格:150元

使用要点:将钻头放入手枪钻中，然后插上电源，找到需要打洞的位置，然后按动开关，此时手枪钻开始钻洞。当钻入深度差不多时就可以停止了。要注意的是钻头的粗细不能超过膨胀螺钉的粗细，通常来说普通的手枪钻只配有一个钻头。如果粗细不合适那么大家就只有到商店去买。不过钻头很便宜，通常10元一个。另外在打孔前需要先将PVC管放在墙面上，然后检查是否与地面成90度角，接着用笔画出直线，沿着这条直线打孔，这样就可避免孔位偏离。

　　除了安放膨胀螺钉外，还可用手枪钻打洞，穿越墙体，以便将网线穿墙，减少不必要的走线。

应选择轻便易携带的手枪钻

　　鹰爪钩
　
　　实名:膨胀螺钉
　　兵器作用:包裹铁螺钉。
　　兵器优点:会将铁钉固定得更加牢固。
　　兵器价格:2元/100个

　　使用要点:当把膨胀螺钉钉入钻孔后，再把螺钉钉入膨胀螺钉中，此时膨胀螺钉的顶部就会展开从而起到加强固定的作用。将膨胀螺钉放入先前的洞中，然后用铁锤敲击，使它和墙面平行以保持墙面美观。

　　膨胀螺钉也是有粗细的，在选购时必须根据螺钉的粗细来购买，同时其材质还分铁制和塑料两种，一般用塑料的就可以了。

　　钉入螺钉后的膨胀效果

　　附骨针
　
　　实名:线卡
　　兵器作用:固定网线或PVC管。
　　兵器优点:用白色塑料做成，与PVC管和墙面颜色相同，可保持墙体美观。
　　兵器价格:2元/包

　　使用要点:将线卡上的螺钉插入膨胀螺钉中，然后全部钉好，再将PVC管插入线卡即可。需要注意的是在钉入膨胀螺钉的时候，一定要掌握好力度，因为固定 PVC管的线卡是塑料的，用力过大会使塑料线卡破损。当然除了用线卡可以固定PVC管外，U形钉也可用于固定PVC管道或网线，用法和线卡大致相同。

用线卡固定后的PVC管

　　金蛇带
　
　　实名:捆线绳
　　兵器作用:捆扎网线。
　　兵器优点:比使用铁丝等工具捆扎网线更美观，并且不会对网线造成损伤。
　　兵器价格:0.1元

　　使用要点:在布线时，我们时常会为某段网络预留一定长度的网线，但又不能让这段预留网线散布开来，否则散布的网线会阻碍工作。此时我们可以用捆线绳将网线盘绕并捆起来，阻止它占用地盘。用捆线绳缠绕网线一周，然后将捆线绳头部穿过尾部的方口，接着适当用力拉紧即可。要注意的是在拉紧时要留一定的空隙，这样如果以后有网线需要更换，可以很方便地将网线取出来，不然的话就只有将捆线绳剪断才行，这样就会损失一条捆线绳。

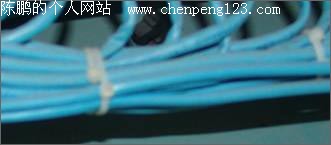

将网线捆好并系紧
