从网络层入手排加速除网络故障

作者：陈鹏文章来源：eNet 点击数：更新时间：2009-9-11 23:34:33

对于网络管理员来说，尽快排除网络故障是其工作的第一要务。如果能够从网络层入手，会有效的加速检测速度，下面将列举两个基于网络层的网络故障分析案例进行说明。

　　分析工具：科来网络分析系统6.0专家版(当然大家也可以用类似的工具)

　　一、巧用TTL值诊断网络故障

　　1、简介

　　TTL，全称是Time To Live，中文名为“生存时间”，它是IP报头中一个非常重要的参数。通过TTL的值，我们可以判断出当前网络IP层的工作状况。

　　TTL告诉网络中的路由器数据包在网络中的时间是否太长而应被丢弃，TTL的最初设想是确定一个时间范围，超过此时间就把包丢弃。由于数据包每经过一个路由器时，TTL值都会至少被路由器减1，所以TTL值通常表示包在被丢弃前还能最多经过的路由器个数。当TTL值为0时，路由器丢弃该数据包，并发送一个ICMP报文给数据包的最初发送者。

　　有很多原因会导致数据包在一定时间内不能被传递到目的地。例如，不正确的路由表配置可能导致数据包的无限循环，而解决方法就是在一段时间后丢弃这个数据包，然后给发送者发送一个报文，由发送者决定是否重发该数据包。当网络出现这种情况时，数据包就会在路由表中配置错误的路由器处重复发送，每发送一次，TTL值减1，直到TTL为0时路由器丢弃该数据包，造成网络中数据传输错误。

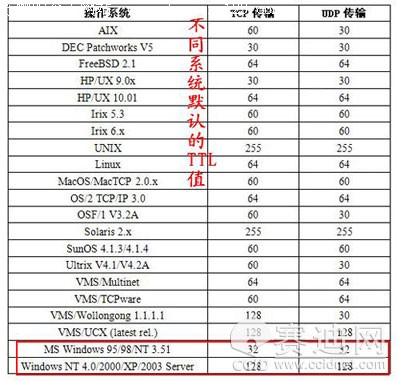

　　操作系统和传输协议不同，对应TTL的默认值也不同。图1列出了常见操作系统通过TCP和UDP协议传输时的TTL默认值。(图1)　

　　

　　图　1

　　2、查看数据包的TTL值并分析传输故障

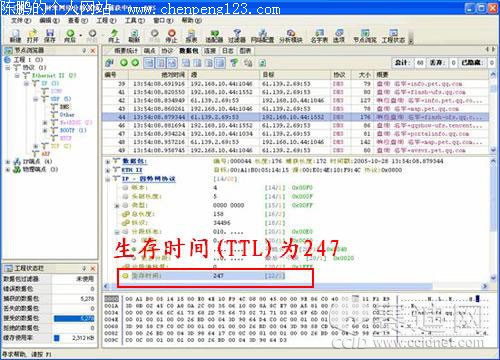

　　网络中的网络设备，其内部都是由操作系统进行处理的(有些硬件设备将系统预装在了硬件芯片里面)，在网络遇到传输故障时，我们可以使用网络检测软件，结合上表的信息对网络中流通的数据包进行检测，查看数据包的TTL值，以确定故障是否由错误的路由等原因引起。图2是使用科来网络分析系统5.0查看一个数据包TTL值的情况。(图2)

　　网络故障

　　图　2

　　图中的生存时间(TTL)是247，结合图1，确定出这个数据包在从源端(这里是61.139.2.69)到目的端(这里是192.168.10.44)共经历了255-247=8个路由器，且在传输过程中未出现故障。

　　注意：

　　(1).确定数据包在网络中经历了多少个路由器，可用数据包源端设备的TTL默认值减去捕获到的数据包TTL值；

　　(2).在不知道数据包源端设备的默认TTL时，一般用大于捕获数据包的TTL，且最接近这个TTL的默认值。

　　(3).TTL字段长1个字节，所以TTL的最大值255；

　　通过查看数据包的TTL，可以确定网络传输是否正常。如果捕获到的数据包的TTL值过小，则表示网络中很可能存在传输故障，应及时检查网络中三层设备的路由表配置，以及各主机上的路由表信息。

　　二、利用TCP标记分析故障

　　1、TCP标记简介

　　TCP，全称Transfer Control Protocol，中文名为传输控制协议；它工作在OSI的传输层，提供面向连接的可靠传输服务。

　　在TCP的报头中，有一个TCP标记字段，这个字段用来指出当前这个数据包的用途。TCP连接标记字段长6比特，共有6种不同的标记，在一个TCP连接中可能会使用其中的多个标记。这6种标记是：

　　(1).紧急(Urgent，简称URG)：通知对方主机该TCP数据包中包含有紧急数据；

　　(2).确认(Acknowledgement,简称ACK)：用来确认接收到对方主机的TCP数据包；

　　(3).急迫(Push，简称PSH)：通知对方主机立即将该数据包送往上层协议；

　　(4).重置(Reset，简称RST)：表示此TCP连接已被对方主机重新启动；

　　(5).同步(Synchronization，简称SYN)：用来建立和对方主机的TCP连接；

　　(6).终止(Finish，简称FIN)：用来关闭TCP连接。

　　不同数据包中的TCP 标记可能相同，也可能不同，通过数据包的解码，可以知道当前数据包正在进行的操作及其作用。如TCP三次握手的第一步会将同步位置为1；第二步会同时将确认位和同步位置为1；第三步会将确认位置为1。根据TCP标记的特性，我们可以利用它分析网络中常见的网络应用故障。

　　2、利用TCP标记分析网络故障

　　当遇到目标主机的某TCP服务不能访问时，我们可以通过对其访问的过程进行抓包分析，从而找出不能访问的原因，下面我们用科来网络分析系统6.0，以分析Telnet为例说明分析的方法。

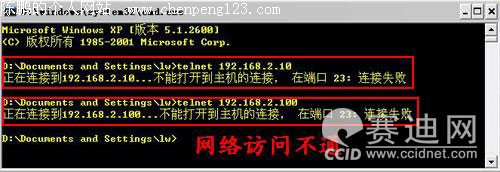

　　图3是在Windows客户端(客户端主机名为lw)上使用Telnet命令访问其他主机的情况。从图3的返回结果可知，两台主机的Telnet服务都不能正常访问，但我们无法确定不能访问的原因，是因为网络不通，还是这台主机没有提供Telnet服务。(图3)

　　网络故障

　　图　3

　　注意：

　　(1).这里使用的Telnet命令是在假定目标服务器使用默认的端口配置，即Telnet服务器端口是TCP 23；

　　(2).可能有些用户想到使用Ping命令测试网络的连通性，但由于承载Ping命令的ICMP协议可以导致一些非法攻击，对网络的安全会造成一定的威胁，使得某些ISP厂商或者网络管理员都在他们的三层设备处禁用了ICMP协议的转发。在这种情况下，使用Ping命令便无法准确测试主机的连通性。

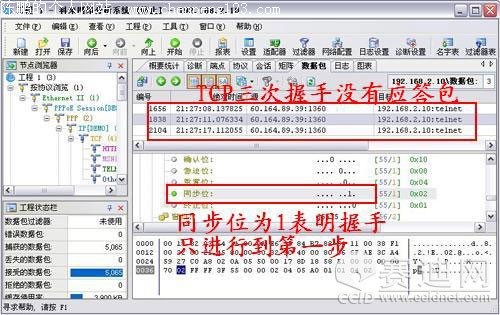

　　图4是在WINDOWS客户端使用Telnet命令访问192.168.2.10主机时，科来网络分析系统6.0捕获到的数据包信息。(图4)　

　　网络故障

　　图　4

　　从图4可知，使用Telnet命令访问192.168.2.10主机时，两主机间共有三个数据包通信，仔细查看数据包及其解码，发现三个数据包都是从客户端发往192.168.2.10主机的，三个数据包的确认号都是0，且都将TCP标记中的同步位置1，表明三个数据包都是TCP三次握手的第一步，即TCP同步数据包。没有从192.168.2.10发往客户端的数据包，说明此时客户端与192.168.2.10主机在物理链路上不通，可能是网络中没有IP地址为192.168.2.10这台机器，或者这台机器没有开机。

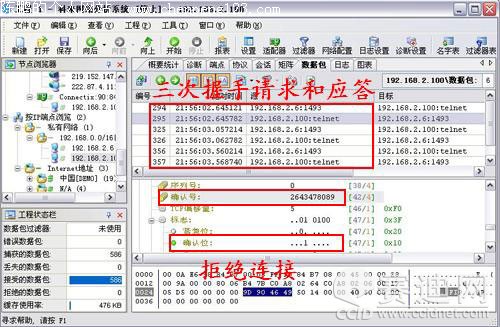

　　图5是在WINDOWS客户端使用Telnet命令访问192.168.2.100主机时，科来网络分析系统6.0捕获到的数据包信息。(图5)　

　　网络故障

　　图　5　

　　从图5可知，使用Telnet命令访问192.168.2.100主机时，两主机间共有6个数据包通信，仔细查看数据包及其解码，发现1,3,5这三个数据包是从客户端发往192.168.2.100主机的，这三个数据包的确认号是0，TCP标记是同步位置1，表明三个数据包都是TCP三次握手的第一步，即TCP同步数据包。2,4,6这三个数据包是从192.168.2.100主机发往客户端的，这三个数据包的确认号是确认号2643478089，TCP标记是确认位和重置位同时置1，表示这三个数据包都是192.168.2.100对客户端的确认数据包，同时它拒绝了客户端的建立连接的TCP同步请求，告诉客户端当前主机(这里是192.168.2.100)没有打开客户端请求的服务，并中断这个连接。

　　注意：我们发现在图4和图5中，客户端都向服务器(这里是192.168.2.10和192.168.2.100)发送了三次相同的TCP SYN请求，这是为什么呢?其实这是TCP的协议规定造成的，当客户端使用TCP SYN向服务器发起三方握手的第一步后，如果没有收到服务器的SYN/ACK响应，就会在等待一段时间后再次尝试对服务器进行连接，如果连接三次后仍然失败，则不会再重复此操作，所以我们在图中看到了三次完全一样的TCP SYN数据包。

　　通过对上面两种情况的抓包分析，我们可知道，192.168.2.10主机不能访问的原因是两台主机之间的物理链路不通，可能是不存在192.168.2.10这台机器，或者192.168.2.10处于关机状态等。而192.168.2.100不能访问的原因是192.168.2.100这台机器没有提供客户端请求的Telnet服务，即没有打开TCP 23端口。

　　总结

　　当然，笔者列举的两个应用案例只是个案。其实这种方法适用于中所有的TCP服务，用户在遇到不能访问某服务器(各种TCP应用的服务器)时，便可使用这种方法对数据包进行跟踪分析，帮助用户对故障进行排查。这样，管理员从网络层把握网络故障，就能够不受故障表象的影响，从而尽快排除故障，利于提高工作效率。

　　

　　
