交换以太网络环境中一旦出现物理环路会直接造成网络中出现广播风暴,这是由于广播包会发送到交换机的各个端口,会由环路循环发送，产生广播风暴,导致整个物理网段的瘫痪。

　　下面就是一个实际发生的由于物理环路引起的网络瘫痪实例，该网络是一个100M以太网交换网络，由多台100M以太网交换机组成,当时网络性能突然下降,出现严重的丢包现象，网络管理员得用Sniffer进行了流量捕获，通过流量分析来分析网络突然瘫痪的原因,以下是实际的分析过程.

　　1、 总体流量分析

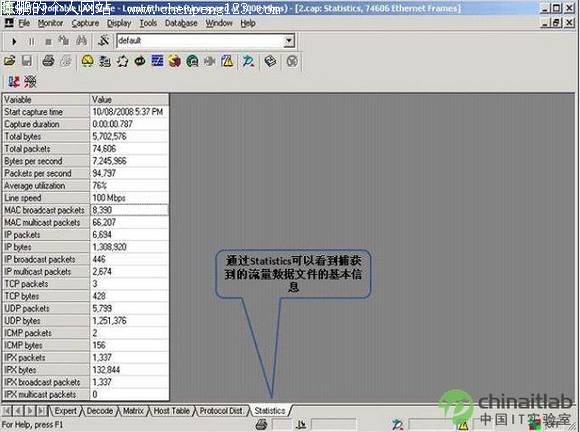

　　通过对总体流量的分析为确定网络中流量是否异常一般是我们进行分析的第一步,网络链路利用率过高、网络中数据包数过大都可能使网络性能下降并产生丢包，我们首先通过对捕获到数据包的统计分析来确定我们捕获的流量的一些总体信息，如下图所示。
