解决路由重复引发的网络故障问题

解决路由重复引发的网络故障问题

作者：陈鹏文章来源：eNet 点击数：更新时间：2009-9-11 23:27:42

经过一周的等待，终于等到了修复后的交换机回到学校，迫不及待地配置好交换机数据，在客户端打开网页测试了一下，一切正常，网速还挺快。可是没过多久网络又不正常了，一会能上去，一会又不能上，时断时续。

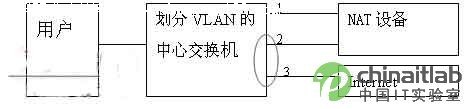

首先查看一下交换机，发现没有什么问题，数据配置正常。又看了一下出口NAT服务器，在检查路由时突然想到，肯定是路由重复的问题。为了说明问题，先看一下如图1所示的网络中心连接示意图。

有一台做出口NAT服务的服务器，一台划分VLAN的中心交换机，中心交换机直接连接外网，交换机连接外网的接口与NAT服务器的外接网卡在一个VLAN内（如图1中所示的2、3）。

（1）交机配置如下：

vlan 10 name link INTERNET by port
##上因特网的VLAN（如图1中所示的2、3）
untagged ethe 8/1 to 8/2
router-interface ve 10
!
vlan 20 name neiwang by port
##内网连接NAT设备的VLAN
untagged ethe 6/1 to 6/2
router-interface ve 20
!
vlan 30 name user1 by port ##用户使用的VLAN
untagged ethe 6/3 to 6/24
router-interface ve 30
!
system-max vlan 4095
system-max virtual-interface 4095
!
enable telnet password
enable super-user-password .....
ip route 0.0.0.0 0.0.0.0 192. 168.0.254
##指向NAT设备的默认静态路由
!
no web-management
!
interface ve 10
ip address 218.200.200.193 255.255.255.224
##公网IP段（与NAT服务器上的静态路由重复）
!
interface ve 20
ip address 192.168.0.253 255.255.255.252
##内网与NAT设备互联IP
!

（2）NAT服务器设置的静态路由如下：

在连接内网的网卡上设置：ip route 192.168.0.0 255.255.254.0 192.168.0.253。

在连接外网的网卡上设置：ip route 0.0.0.0 0.0.0.0 218.200.200.193 （与交换机interface ve 10路由重复）

确定是路由重复后，把ve 10去掉，一切正常。

由于路由重复，当客户端对外请求的数据包返回时，除正常到达请求客户端外还会在interface ve 10里保存一份数据包的“副本”。这个“副本”的目的地址就是interface ve 10里的IP段，所以交换机不会再进行转发。随着时间的积累，交换机内不能转发的数据包越来越多，最终导致交换机内存全部占用，所有数据包停止转发，当数据包过了生存时间后，又自动丢弃，交换机内存释放出来，交换机又重新开始转发数据包，如此不断循环重复，就出现了用户上网时断时续的现象。
