常见光传输设备故障及处理流程

常见光传输设备故障及处理流程

作者：陈鹏文章来源：eNet 点击数：更新时间：2009-9-11 23:21:54

为排除光传输设备的故障，最关键的一步是根据网管和设备架、板告警的具体情况，将故障点准确地定位到单站，这是维护人员在现场维护工作中必须牢固树立的观念.

　　我们都知道，故障定位的一般原则是“先外部，后传输；先单站，后单板；先线路，后支路；先高级，后低级”.如何在实践中根据设备网管告警及利用仪表等，在最短时间内落实并处理故障，是每一位维护人员应该具备的业务素质.

　　1 从功能块告警流程图分析判断告警及原因

　　(1)对于相邻两个网元，在网管上都有R-LOS、R-LOF告警，而没有MS-RDI、MSREI，说明光缆很可能中断，因为远端劣化指示和远端误码指示无法回传.

　　(2) 如果相邻两网元本端有R-LOS、R-LOF告警，另一端有MS-RDI、MSREI，说明远端劣化指示和远端误码指示能够回传，可能是光纤单断或尾纤头脏、衰耗大，或本端收光板或对端发光板有故障.

　　(3) 如果当前网元的东、西两个相邻网元都有相应的R-LOS和R-LOF，并且当前网元无法登陆，一般情况为当前网元掉电，造成两个方向光路不通.

　　2 单站中常见故障及原因

　　2.1网元无法登录，ECC不通

　　(1) 如果一个或部分网元无法登录，那么其原因可能是：(a) 光路衰耗大，误码过量，导致ECC通路不通；(b) 主控板故障；(c) SCC板ID拔码不正确；(d) 网元掉电、断纤.

　　(2) 如果全部网元不能登录，则原因可能有：(a) 网管网元SCC主控板故障；(b) 网线、网卡故障；(c) 计算机IP地址和网关网元IP地址不正确.

　　2.2公务电话不通及其原因

　　(1) 如果在设备调测开通期间公务不通，原因可能有：(a) 公务电话参数配置错误；(b) 开销板配置不正确；(c) 光纤连接不正确.

　　(2) 如果在运行中公务突然不通，原因可能有：(a)铃流板故障；(b) 公务电话损坏；(c)公务电话P/T和RING开关错误.

　　2.3系统时钟故障及原因

　　(a) 时钟源级别设置错误；(b) 时钟板故障导致线路时钟失锁；(c) 光纤反接导致两网元时钟互跟；(d) 线路板故障；(e)交叉板故障.

　　2.4常见业务故障

　　(1) 某2 Mbit/s输入中断告警时，原因可能有：(a) 外部设备输入中断；(b) 2 Mbit/s同轴电缆故障；(c) 电缆头焊接脱落；(d) DDF架头松动；(e) 支路板故障.

　　(2) 某一个VC4通道告警，原因可能有：(a) 时隙配置参数改变；(b) XC4交叉板故障.

　　(3) 光路不通有R-LOS、R-LOF告警，原因可能有：(a) 断纤；(b) 光纤性能劣化；(c) 尾纤头太脏，衰耗过大；(d) 光板故障，发射或接收光功率异常；(e) 使用光板型号不对.

　　(4) 误码过量时，设备外部原因可能有：(a) 光纤性能劣化，损耗大；(b) 光纤接头太脏，或连接不正确；(c) 设备接地不良；(d) 设备附近有强烈干扰源；(e) 设备散热不良，工作温度高；(f) 传输距离过短或过长.

　　设备内部原因可能有：(a) 线路板接收侧衰减过大；(b) 对端发送电路故障，或本端接收电路故障；(c) 时钟同步性能不好；(d) 支路板故障；(e) 风扇故障.

　　(5) 保护倒换失败及原因

　　单向通道保护环：(a) 逻辑系统属性配置错误；(b) 支路板通道保护属性配置错误；(c) 支路板、线路板和主控板故障.

　　复用段保护环：(a) 复用段节点参数改变；(b) 保护倒换协议状态不正常；(c) 交叉板、主控板或线路板故障.

热门推荐： 07上半年病毒疫情及网络安全报告路由器安全技术解析及选购原则

　　3 维护中常见的人为故障

　　维护中常见的人为故障有：

　　(1) 更换光板时型号不统一，造成光功率过载或太低，导致光路不通，产生RLOS或误码过量等故障；

　　(2) 在多个2 Mbit/s口同时处理和开通时，不同的2 Mbit/s线收发交叉互配，造成数据业务不通；

　　(3) 更换SCC主控板后，忘记拔动或错误拔动ID码，导致网元无法登录；

　　(4) 公务在使用中P/T或RING开关位置错误，导致公务不通；

　　(5) 风扇长期不清，导致设备产生大量指针调整和误码；

　　(6) 网管添加业务时不规范，发生时隙冲突，导致业务中断；

　　(7) PGND接地不良，造成单板频繁损坏和误码；

　　(8) 光缆错误连接导致全网业务中断；

　　(9) 市电接入电源设备时，火线零线反接，导致SCC板反复复位；

　　(10) 尾纤保护不到位，导致老鼠咬断尾纤，光路中断.

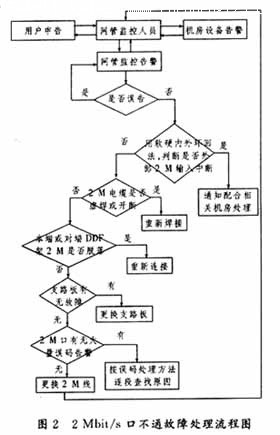

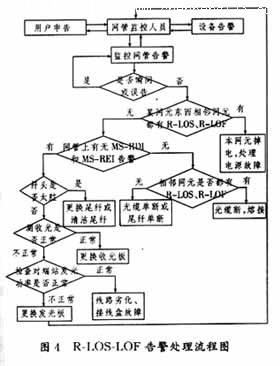

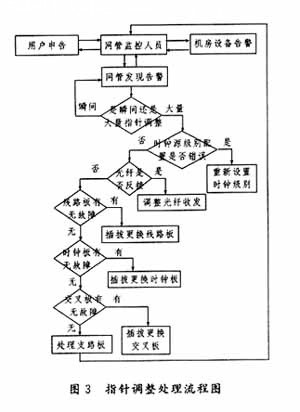

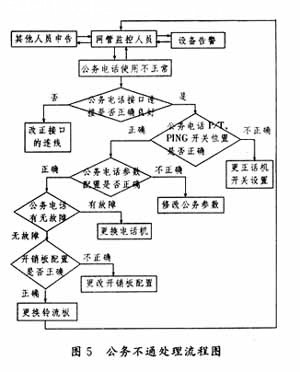

　　各种常见故障的处理流程图见图1～图6.　
