第三版串行ATA接口规范

2009年五月份，串行ATA国际组织(SATA-IO)发布了串行ATA（SATA）规格的第三版规范——SATA Revision 3.0。SATA Revision 3.0拥有6Gbps的带宽，并向下兼容SATA 3Gb/s和SATA 1.5Gb/s，数据接口和数据线和前两版规范相同，并没有变动。

SATA官方标志

SATA Revision 3.0新规格向后兼容先前的SATA接口规范，同时保持此大众存储接口广受好评的低成本和低能耗。此外，此规格在若干方面得到加强，可实现更佳的功能。这些增强功能包括：

·全新原生指令队列(NCQ)串流指令，以便为需要大量带宽的音频和视频应用，实现等时数据传输

·NCQ 管理功能，通过对未执行的 NCQ 指令进行主机处理和管理，帮助优化性能

·改进的电源管理功能

·适合更紧凑型 1.8 英寸存储装置的小型低插力(LIF)接头

·旨在让更薄更轻笔记本电脑容纳7毫米光驱的接头

·符合 INCITS ATA8-ACS 标准

·完全向下兼容，新规范产品与旧规范产品相连时速度会自动将至3Gbps或1.5Gbps。

·可在存储单元、磁盘驱动器、光学和磁带驱动器、主机总线适配器(HBA)之间提供6Gbps速度的链路速度，并保证新的网络性能水平。当然，6Gbps(600MB/s)只是理论值，事实上SATA接口发送信息的速度为600MB/s，而受制于系统各部件的影响，实际速度会更低一些，而且不同环境差异会很大。

而SATA-IO对SATA接口规范的命名有非常严格的规定，「SATA Revision 3.0」是串行ATA规格第三版的唯一正式命名，而“SATA 3.0”、“SATA III”这样的叫法是非官方、不被允许正式使用的。

SATA-IO 规格及命名规范
版本	接口名称	理论带宽	实际速度
SATA Revision 3.x （非“SATA III”）	Third generation （非“Gen 3”）	6Gb/s	600MB/s
SATA Revision 2.x （非“SATA II”）	Second generation （非“Gen 2”）	3Gb/s	300MB/s
SATA Revision 1.x （非“SATA I”）	First generation （非“Gen 1”）	1.5Gb/s	150MB/s

USB3.0技术简介

USB 3.0是最新的USB规范，由Intel等大公司发起。为了实现快速的传输速度，USB 3.0采用的是对偶单纯形四线制差分信号线，支持双向并发数据流传输，而USB 2.0基于半双工二线制总线，只能提供单向数据流传输。此外，USB 3.0还加入了新的电源管理机制，支持待机、休眠和暂停等状态。理论传输速度最大可达625MB/s。经过测试，实际速率为100MB/s左右。

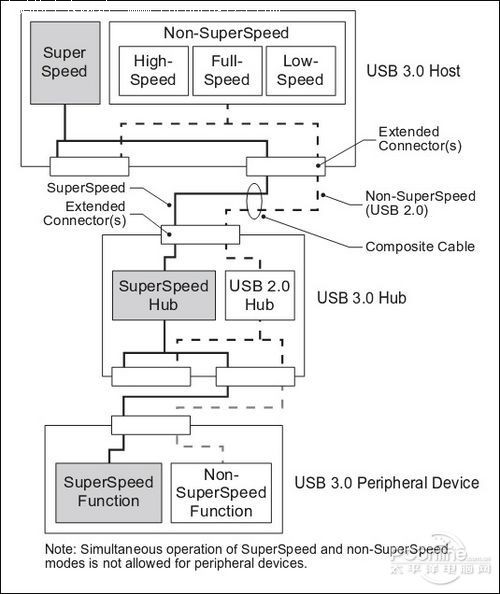

USB3.0工作原理

USB 3.0之所以有“超速”的表现，完全得益于技术的改进。相比目前的USB 2.0接口，USB 3.0增加了更多并行模式的物理总线。USB 3.0接口尺寸标准。在原有4线结构（电源，地线，2条数据）的基础上，USB 3.0再增加了4条线路，用于接收和传输信号。因此不管是线缆内还是接口上，总共有8条线路。正是额外增加的4条（2对）线路提供了“SuperSpeed USB”所需带宽的支持，得以实现“超速”。显然在USB 2.0上的2条（1对）线路，是不够用的。

USB3.0控制芯片

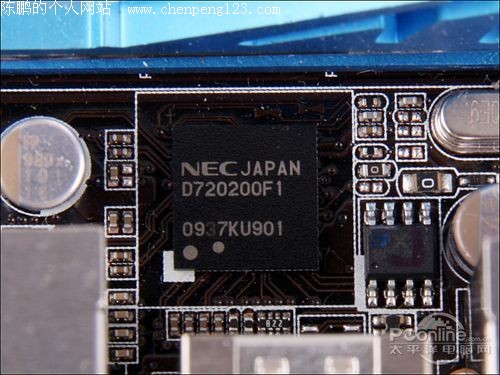

除了USB接口上的重新设计，还需要主板等设备板载USB3.0控制芯片才能实现USB3.0的数据传输的。由于Intel、AMD的芯片组短期内都不会提供对USB 3.0、SATA 6Gbps的原生支持，所以近期内要想获得这些新接口，要么使用加装了第三方控制器的主板，要么就得安装扩展卡。以华硕 P7P55D-E Premium主板为例，该主板实现了USB3.0的完全支持，板载了NEC的USB3.0控制芯片，并且提供了两个USB3.0接口。

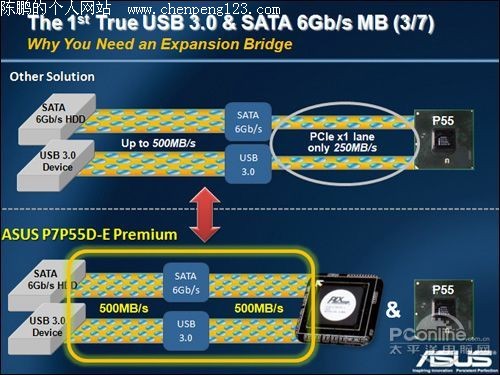

华硕ASUS P7P55D-E Premium主板宣称可提供完整传输带宽

华硕 P7P55D-E Premium主板提供了expansion bridge chip，根据官方的宣传，这个芯片直接与SATA和USB设备进行总线传输而不需像普通主板经过PCIe x1的通道才能传输到主板芯片组中，保证了完整的500MB/s的带宽，实现了真正USB3.0的传输而后者受制于PCIe x1通道最终只能提供一半的带宽。
