首款单卡4路DVI体验

● 艰难的开发与探索

多屏拼接在今天已经不是一个陌生的话题，但是如何为用户提供最简单易行的多屏组建方案，如何有效控制多屏组建成本，让一款千元级显卡和多台千元以内的显示器实现多屏组建，是每个芯片厂商和显卡厂商思考的问题。目前具备DisplayPort的显示器或者多个DisplayPort转DVI主动转接口的价格把很多多屏组建者拦在门外，这显然不是我们愿意看到的。

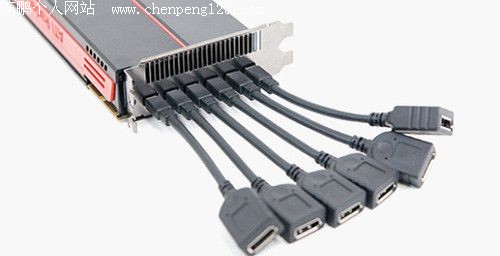

AMD官方发布的HD5870 6DP显卡

AMD告诉我们HD5870 6DP版本支持多种多屏方案。只需要和足够数量的主动式DilpayPort转接下，即可实现4种阵列、多达12种组合方式的多屏效果。

针对多屏拼接过程中的种种问题，盈通开始了自己的思索，第一次探索在Radeon HD 5700时代就被提上日程，当时利用这样的转接头，盈通成功的设计出了R5770 6 Eyefinity，可以多屏幕输出，用于特别的多屏场合。

盈通R5770 6 Eyefinity多屏显卡

除了Eeyfinity游戏之外，盈通这款显卡还特别可以用于医疗、科研、地质勘探和卫星地图。凡是用过大屏幕震撼效果的用户都会被这样宽广的视野所折服。

以前的单卡5屏需要众多接口帮助

盈通首款单卡4路DVI体验——6850复眼版

广大用户可能并不了解，AMD的Eyeifnity技术不支持5屏幕拼接扩展，是1、2、3、4、6屏，而实现6个DVI原生输出，是盈通原始的初衷，也是本次推出HD6850 1GV5显卡的重要原因，这款显卡更重要的意义是为后期高端显卡探路。

显卡取名来自复眼仿生学镜头

这款产品的最终名称在本次截稿前被定名为“6850复眼版”，其含义是像某些昆虫的眼睛一样，拥有多路输入输出能力。复眼（Compound eye）是相对于单眼而言的，它由多数小眼组成。每个小眼都有角膜、晶椎、色素细胞、视网膜细胞、视杆等结构，是一个独立的感光单位。

首款单卡4路DVI拆解赏析

● 首款单卡4路DVI拆解赏析

目前市场上的多屏拼接显卡已经不少，其中北影Matrix4系列能做双屏复制，或者分切，其输出接口需要转接线转换为DVI接口，影驰V5是通过一个DVI接2条线来实现5连屏显示，蓝宝石HD6870 FLEX多屏专业版显卡使用三屏幕时无需DisplayPort，但是再向上拓展时，明显需要相关接口进行辅助。

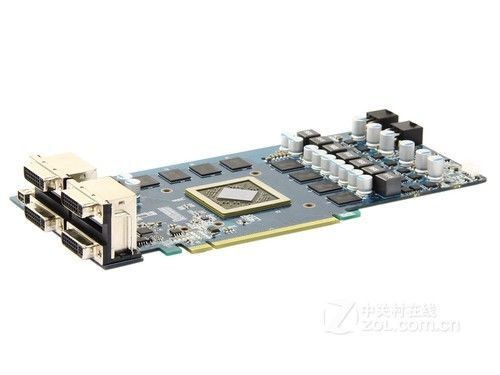

尚未安装散热器的盈通6850复眼版显卡

总而言之本次盈通首款单卡4路DVI，6850复眼版显卡具备众多优势，也明显降低了多屏组建成本。同时这款显卡不像一些多屏卡使用低端GPU核心，它使用了内有960个流处理器的Barts核心，也就是说其图像处理能力是目前千元级显卡中最具性价比的。

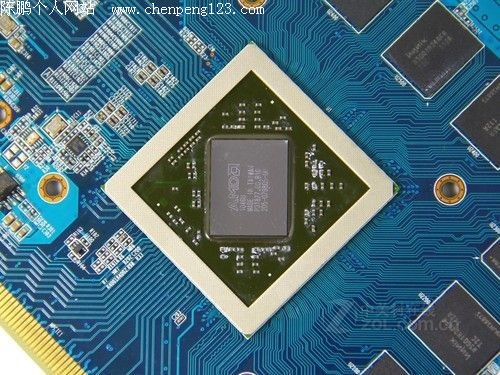

盈通6850复眼版GPU核心

盈通6850复眼版采用与HD6870相同、40nm制程工艺的Barts核心内建960个流处理器，支持DX11规范，并且支持新一代的Eyefinity技术，会让三屏输出甚至单卡6屏输出实现更加简便，也将会让玩家获得更加经济实惠的方案。

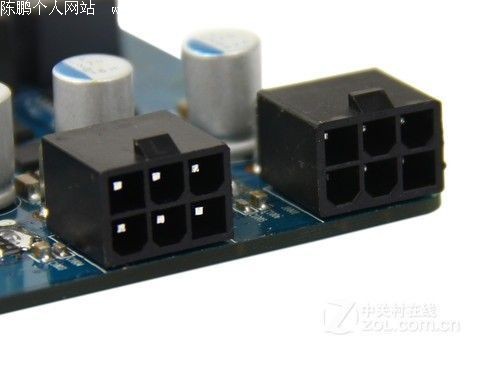

盈通6850复眼版供电接口

考虑到Barts核心在全速工作的时候发热和功耗还是较高的，所以这款盈通6850复眼版显卡采用了两个6-pin辅助供电，当然其多屏拆分芯片也有不菲的发热量，这一点我们不能忽视。

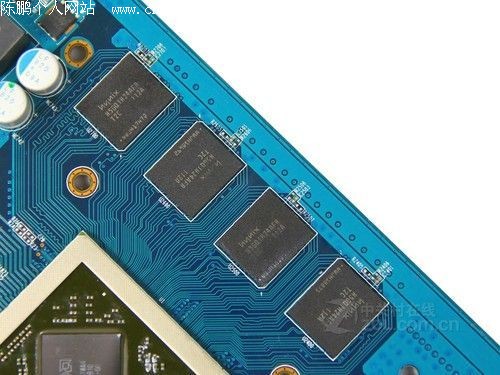

盈通6850复眼版显存颗粒

显存方面使用了8颗规格为32M*32bit的现代显存颗粒，构成了256bit/1024MB的组合，这些设计和公版卡完全相同。

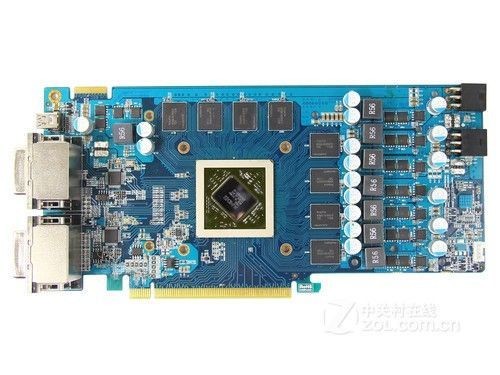

盈通6850复眼版PCB设计

盈通6850复眼版在整体设计方面采用了非常强大的非公版思路，这种供电方案完全可以应对集成度更高的Cayman芯片，整卡采用了6+1+1项供电系统，每项配备全封闭铁素体电感和八爪鱼MOSFET加蓝色日本化工固态电容。

揭秘盈通多屏实现基本芯片

● 揭秘盈通多屏实现基本芯片

我们知道AMD和NVIDIA官方规范的显卡不可能实现4路DVI拆分输出，实际上其通过DisplayPort输出对显卡厂商来说是一种较为方便的硬件组装方式，但是这把多屏组建的成本压力都转化到用户身上，所以很难说目前的显卡是标准的多屏输出产品。

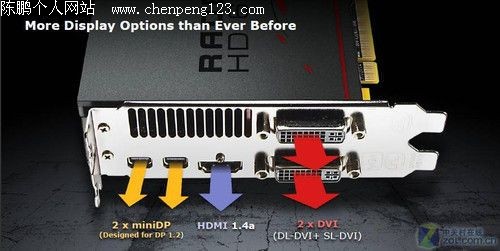

Radeon HD 6850标配接口注释

上图是Radeon HD 6800系列公版产品的接口设计，根据上图我们能够看到，公版Radeon HD 6870提供min DP *2 + DVI *2 + HDMI的组合。相比Radeon HD 5800系列的DP + HDMI + DVI *2，提供了更丰富的接口。

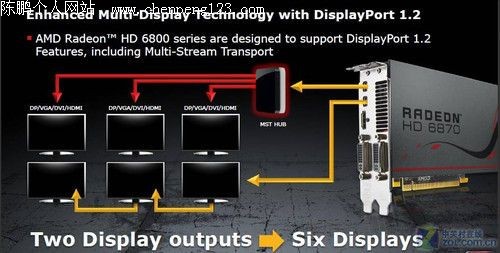

笔者从未见过的MST HUB

这张图向我们展示展示了Radeon HD 6870支持的MST HUB（上 红色线）和MST寻址显示方案（下 黄色线）。不过需要注意的是，无论那种链接方式都需要特殊的链接设备，即串联视频线或者MST HUB。其中串联视频线需使用DP接口线，不过对于显示器和线材来说要求较高。

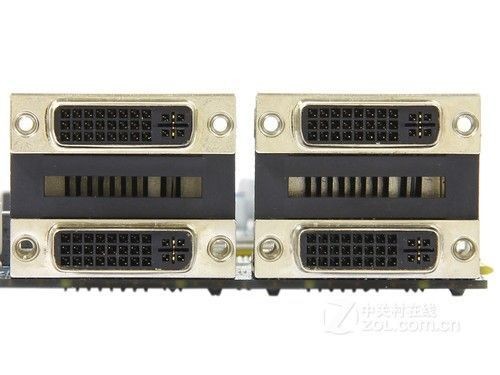

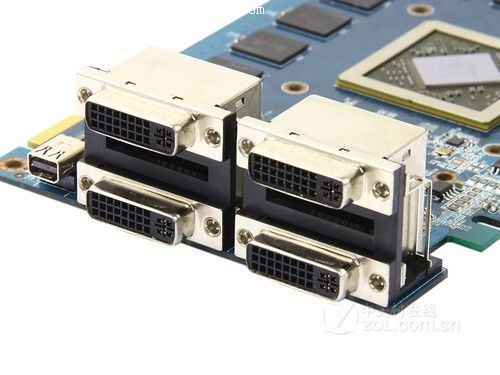

盈通6850复眼版输出接口

盈通6850复眼版显卡在输出部分采用了非常特别的4个DVI接口加1个DP接口设计，显卡在多屏组建过程中使用最通用的DVI接口，减少转接的麻烦和不安全性，组建成本也会更低。这款显卡可以做家庭游戏、个人大户室、小型的4屏或者8屏（双卡）的电视幕墙、客户楼宇外墙的超长或超宽的非标准尺寸电子幕墙。

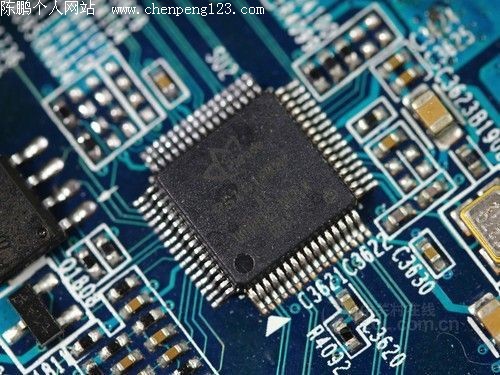

盈通6850复眼版神秘芯片——PS161

本次盈通设计显卡使用了PS161芯片，PS161是Parade公司新研发的芯片，该芯片主要用于显卡输出。芯片的功能可以轻松解决DisplayPort转换成HDMI/DVI。通过PS161芯片信号可以将DisplayPort转换成多个HDMI/DVI并达到多项输出的目的。随着视频数据的传输，PS161还支持DisplayPort的音频功能。

PS161芯片用途

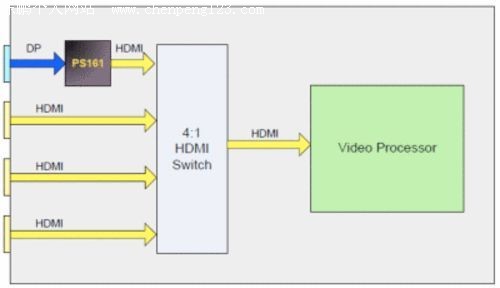

PS161芯片工作原理

PS161芯片拥有以下几个主要特点：

完整的DisplayPort接收器，和完整的HDMI / DVI传输器

同时支持DisplayPort视频+音频，HDMI视频+音频输出

支持全HDCP 1.3兼容

包括片上SPI ROM接口的微处理器

盈通6850复眼版显卡在PCB前端放置了两颗PS161芯片，同时为这颗芯片提供了相关电阻电容和晶振配合其运行，两颗PS161芯片将DP接口拆分成4个DVI接口。

盈通6850复眼版实战多屏组建

● 盈通6850复眼版实战多屏组建

在这个环节，我们开始组建基于盈通6850复眼版显卡的4屏拼接，我们使用的显示器来自中关村在线的办公机配套DELL E1910，这款显示器搭配有VGA和DVI接口。

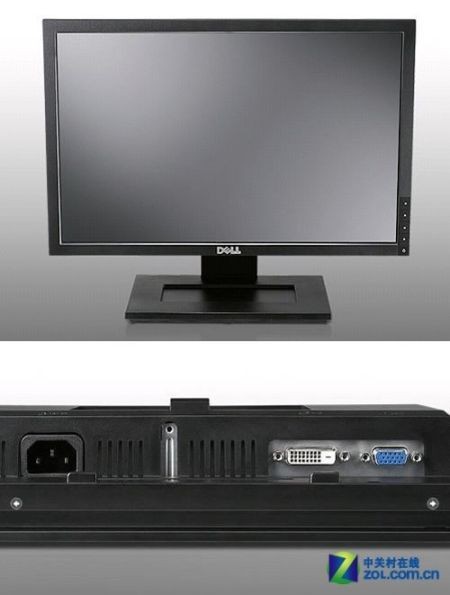

DELL E1910显示器与接口

这款显示器没有任何特别之处，与其相似接口的产品现在只要800元就能买到成像质量很高的显示器。了解显示器之后，我们开始给显卡接上4跟普通DVI线缆，这种分辨率使用廉价的单链DVI-D完全够用。

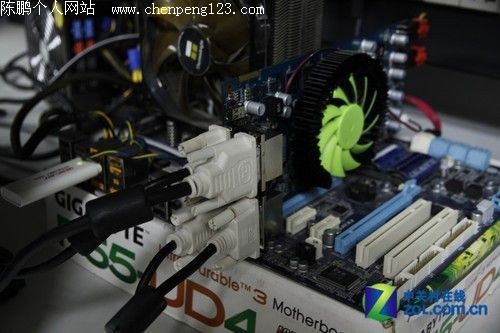

盈通6850复眼版连接显示器

盈通6850复眼版显卡的4个DVI接口让我们在显示器连接的时候感到前所未有的方便，毕竟很多显卡提供DP接口，但是都需要主动转换接头才能输出到显示器。

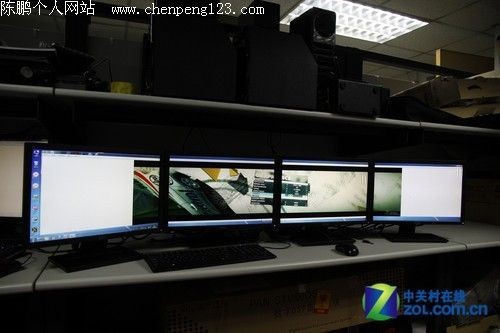

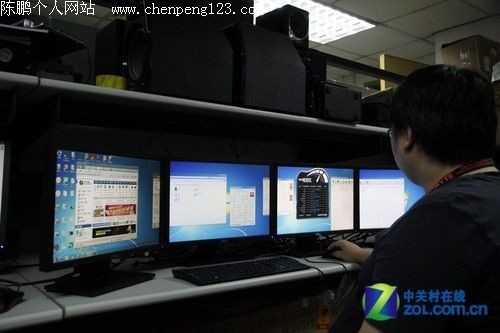

开机后效果

开机后效果

令我们意想不到的是，开机之后显卡能够直接输出扩展桌面，说明我们系统内部有HD6850显卡驱动，同时也印证了PS161芯片不需要驱动程序支持。

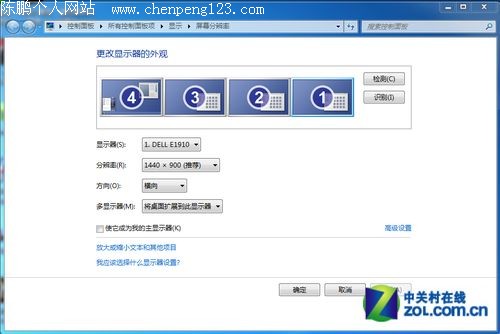

无需驱动可以调整显示器位置

接下来的工作我们也没有借助AMD驱动程序，只是在操作系统显示器分辨率控制内，就可以对显示器位置进行调整，本次测试的基本目标已经达到，毕竟这是一款尚未完全成型的工程样板显卡。

单卡4屏更多办公体验

● 单卡4屏更多办公体验

接下来我们将通过4台DELL E1910显示器实现横向多屏扩展，在刚才一页我们已经展示了详细的扩展过程，接下来就是各类复杂的多屏应用。

多任务应用环境

编辑进行的多任务环境截图

使用多屏办公是一种难得的享受，尤其是对于显卡频道编辑来说。上面几项应用中，我们利用显示器高分辨率的特性进行了多屏基本展示和同步多任务运行展示，通过以上测试我们明显体会到办公效率相对于以前有了较大提升。

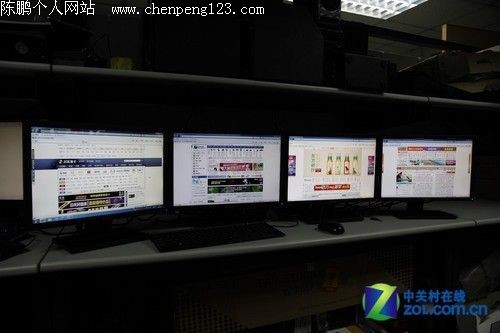

多网页浏览环境

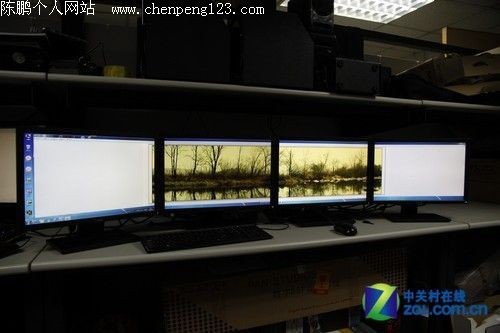

超宽分辨率图片浏览

超宽分辨率图片浏览

专业证券交易过程中用几块屏幕，以及每块屏幕的用途是要交易员自己去调整的，没有硬性规定。如果拿A股来说，通常在条件允许的情况下，会有大盘信息专屏，个股及相关品种专屏，个股K线专屏。

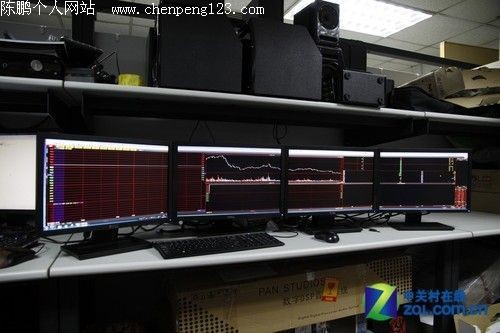

多屏股票分析

目前大智慧、钱龙、同花顺等软件普及率较高，但是专业交易人员还是会选择更多特殊软件，它们往往具备更多的盘口信息、新闻系统、逐步成交信息、协同信息等等，这些交易系统如果在小分辨率屏幕上会非常严重地降低工作效率。

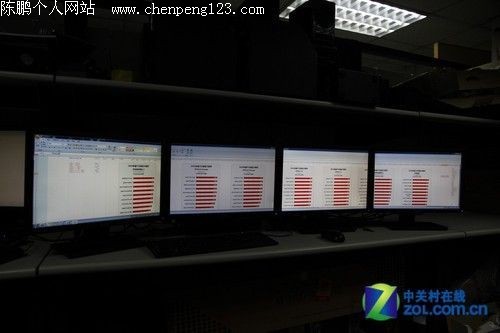

超长Excel编辑

微软的Office 2007软件对多屏的支持非常不错，本次我们用到了一个年度横评的Excel文档，在盈通6850复眼版显卡的配合下通过4台显示器可以实现很好的显示效果，这种超宽文档的编辑过程借助盈通6850复眼版显卡再也不用压缩显示比例。

编辑总结：

现实环境中实现DisplayPort接口的多屏输出不是难事，但是一台同时具备DisplayPort、HDMI、DVI、VGA接口的显示器价值连城，不易寻找。盈通6850复眼版显卡的出现解决了这个难题，我们需要的仅是普通的廉价显示器，也不需要主动式转接头，多屏拼接成本和难易度都有大幅度降低。
