当然,为了网友能够了解基于RV870核心设计的HD5870显卡,在HD5970显卡模拟测试之前我们先来看看HD5870显卡的具体介绍。
HD5870显卡定位及参数介绍
HD5870显卡采用完整的RV870核心设计,由于采用了先进的40nm制造工艺,因此在核心面积提升1.27倍的情况下,显卡核心的流处理器却提升了两倍。作为采用完整RV870核心设计的HD5870分别有1GB和2GB两个版本。当然,这两款显卡主要是面向高端发烧级用户,其主要竞争对手就是目前最强性能的GTX295显卡。

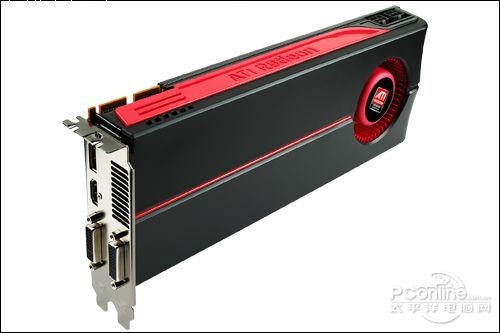

![HD5870](/Article/UploadFiles/201001/20100118235016177.jpg) HD5870

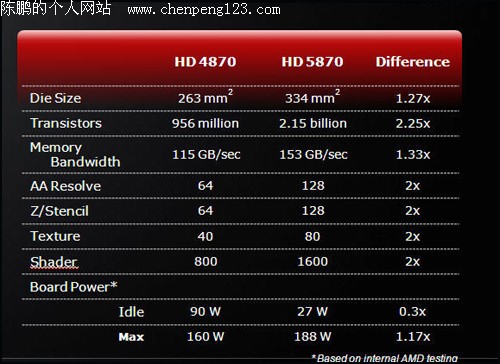

![HD5870](/Article/UploadFiles/201001/20100118235016591.jpg) RV870对比RV770核心规格
我们知道HD5870内置了1600个流处理器,对比RV770内置的800个流处理器足足翻了一倍,因此在核心面积上RV870也相应的增加到了334平方毫米。对比上一代RV770核心,RV870核心在晶体管数量上由之前的9.56亿个提升到了惊人的21亿个,显存带宽由115GB/sec提升到目前的153GB/SEC。
![HD5870](/Article/UploadFiles/201001/20100118235016649.jpg) HD5870显卡规格
通过上面的显卡参数表,我们可以清楚地看到HD5870采用40nm制造工艺,拥有21亿个晶体管、显卡核心频率为850MHz、流处理器数量为1600个、浮点计算能力为2.72TFLOPS、具备80个纹理单元和32个光栅单元。在显存部分,HD5870采用GRRD5显存颗粒组成1GB/256bit显存规格,显存频率为4800MHz。
