二、世上最长的卡!蓝宝石 HD 2600XT Dual解析

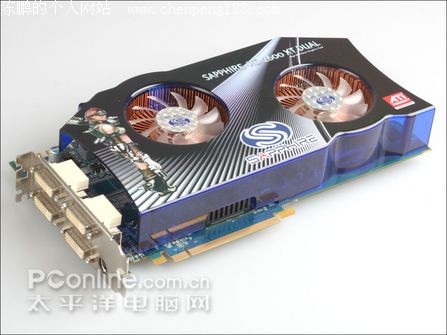

蓝宝石 HD2600XT Dual

单外表上看，从这张搭配了两个Radeon HD 2600XT核心的显卡上我们就能感受到蓝宝石的气息。蓝宝石 HD 2600XT Dual并不是想象中的那么简单，将两颗Radeon HD 2600XT显示核心放在一块PCB板上就能完成。虽然采用65nm工艺制程的RV630在功耗和发热量方面，都要比采用80nm的G84核心要小，但单颗Radeon HD 2600XT的核心频率已经高达800Mhz，功耗亦大概在40W左右，显卡要对两颗Radeon HD 2600XT进行供电，最起码也要达到80W的功率。而且，在显卡上面，还放有16颗DDR3的显存颗粒和一块PCIE桥接芯片，如此多数量的大面积芯片在一片尺寸有限的PCB上布置，还要考虑PCB板的电路走线和供电能力，诸如此类的问题加在一起，都成为了显卡开发的难点。

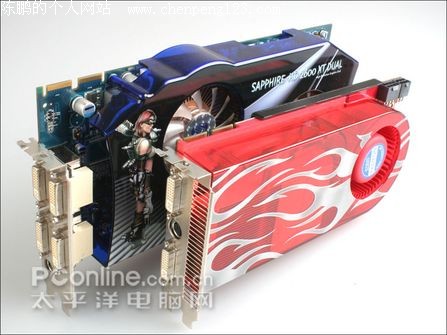

蓝宝石 HD2600XT Dual的PCB板比Radeon HD 2900XT还要长!

为了能够使PCB获取更大的空间，更好的放置显卡的元件和电路布局，我们可以看见，蓝宝石 HD 2600XT Dual的PCB板长度已经超过Radeon HD 2900XT的9.5英寸，是目前市面最长的PCB板设计，对机箱空间，也可以说是一个新的挑战。

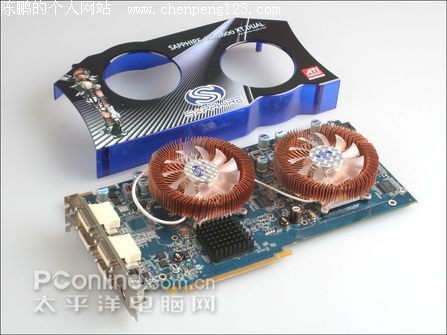

卸开显卡挡板，我们可以看见蓝宝石 HD 2600XT Dual并没有采用Radeon HD 2900XT那种铜底座外排式涡轮散热器，而是在两颗RV630核心上，分别搭配了两个放射式鳍片散热风扇，而在PCIE桥接芯片上，也贴上了散热片帮助散热。
