功率放大电路

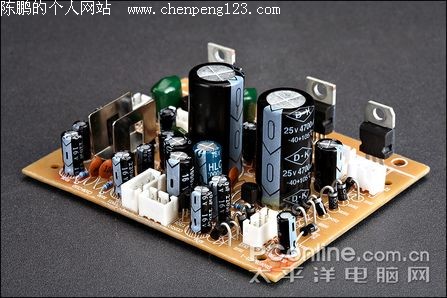

HiVi D1010MKII由于采用了电子分频设计，D1010MKII的后级功放采用了两种功放芯片分别驱动低音和高音单元。

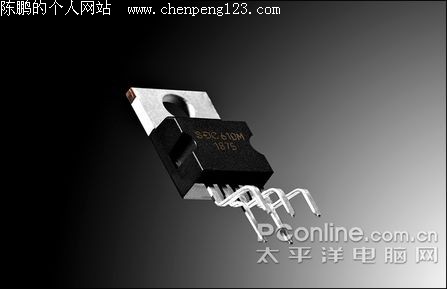

在末级功放大放输出上，D1010MKII的低音功放电路部分采用了两颗SDC 1875功放芯片来驱动低音扬声器。

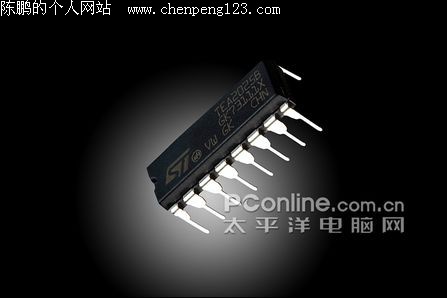

高音通道部分，D1010MKII采用的是TEA2025B功放芯片，TEA2025B是一款高性能2声道功率放大芯片，功率范围适合独立驱动高音单元。

采用两个不同功放芯片来分别驱动高低音单元的做法与D1080MKII不同，这是由音箱所采用的单元与D1080MKII有很大区别所致。实际上，为了与单元进行匹配，不但分频电路的调整需要考虑，功放电路亦要进行适当设计，以保证在单元的阻抗变化特性内，能够提供足够的驱动力，音箱单箱功率为17W。

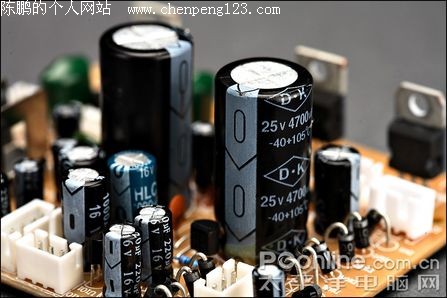

4700μF滤波电容
