四、认识PATA并口 图解并口设备的安装

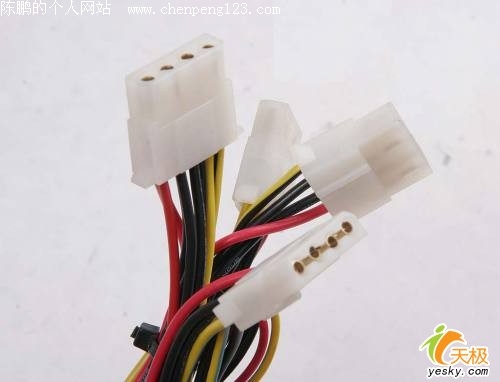

普通四针梯形供电接品

　　PATA并口目前并没有在主板上消失，即便是在不支持并口Intel 965芯片组中，主板厂家也额外提供一块芯片来支持PATA并 口，这是因为目前的大部分光驱依旧采用PATA接口。PATA并口相信大家比较熟悉了，见下图：

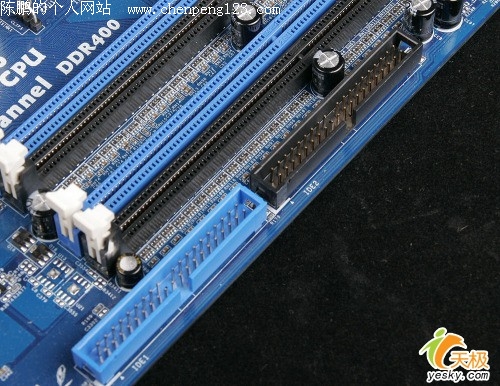

主板上的两条PATA接口

　　安装方法同样相当的简单，看到上图PATA接口外侧中部的一个缺口了吗，同样在PATA数据线上一侧的中部有一个凸出来的 部分，这两部分正确结合后才能顺利插入，方向反了也无法安装，同样是防呆式的设计。

　　我们在一些主板上还会看到一个上图中这样的接口，样子与并口PATA接口相同，但略短，这便是软驱的数据线接口，虽然 目前软驱已没有多少人使用，但在某些主板上依旧能够见到。
