前言

虽然目前市场65nm和90nm的Athlon64 3600+ X2的零售报价都十分接近（90nm 599元，65nm 610元），但我们相信在这仅10元的区间内，网友们更趋向于购买最新的65nm制程产品，毕竟在超频的潜力方面，90nm的Athlon64 3600+ X2根本很难与65nm新制程的相提并论。为了避免商家以90nm充当65nm销售的情况发生，下面我们将为大家介绍如何鉴别65nm/90nm Athlon64 3600+ X2的方法。

全新65nm工艺打造的性价比双核——Athlon64 3600+ X2

一、拒绝奸商忽悠，65nm/90nm Athlon64 3600+ X2产品外包细节详细对比

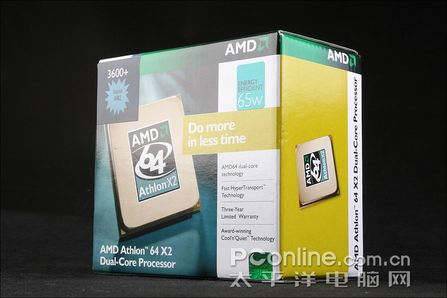

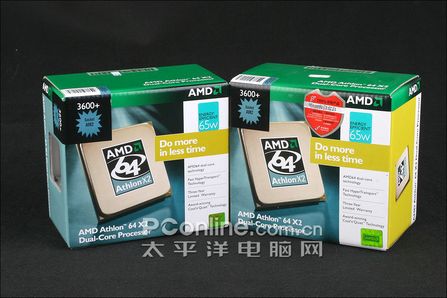

同样基于65w TDP功耗设计，仅从产品外观包装的正面，我们很难判断哪款是65nm或是90nm。

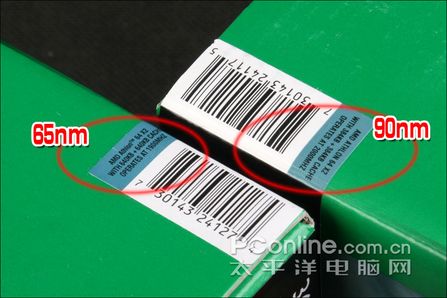

当然，由于这两款Athlon64 3600+ X2在缓存容量的巨大区别，因此在外包装盒子的顶部，有一小标签很够快速便捷的确认两者的差异。65nm的Athlon64 3600+ X2，一二级缓存总量为640KB + 640KB，而90nm的Athlon64 3600+ X2的则为384KB + 384KB。

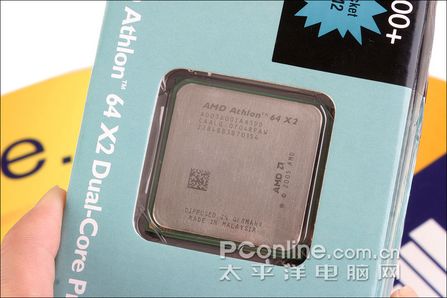

当然，我们也可以由包装盒侧面的一小透明窗口中，可以方便的查看CPU的详细编号与周期，下面就让我们为大家详细的介绍一下这两款Athlon64 3600+ X2的详细编号定义。

二、超频只选65nm！65nm/90nm Athlon64 3600+ X2核心编号细节对比

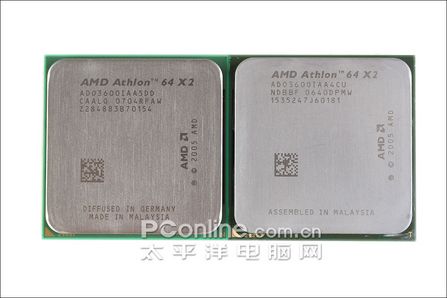

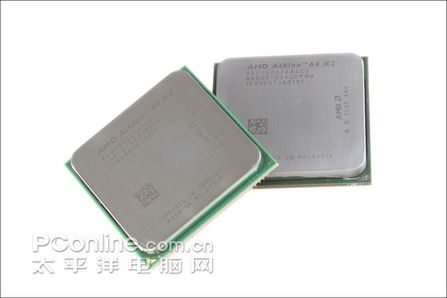

如上图，仅从外包装和核心编号来看的话，一般消费者是较难鉴别65nm/90nm Athlon64 3600+ X2处理器的。

65nm Athlon64 3600+ X2处理器，核心电晶体管数量方面与上代Windsor核心的双核Athlon64保持一致，均为1.54亿个。

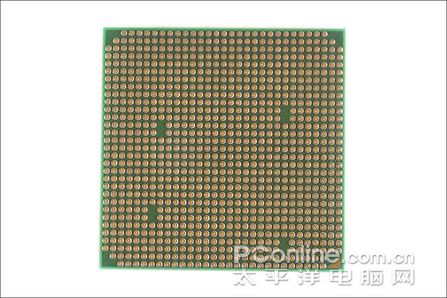

处理器底板针脚特写，AM2接口，拥有940个接触针脚，要注意的是我们不能与Socket 940接口相混淆，虽然同为940个接触针脚，但其针脚的详细位置大不一样。

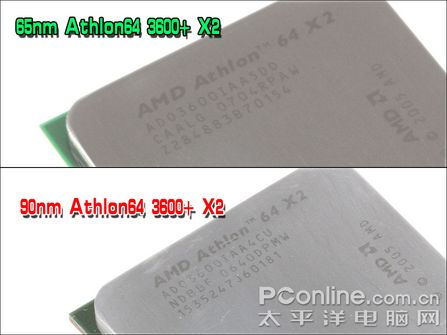

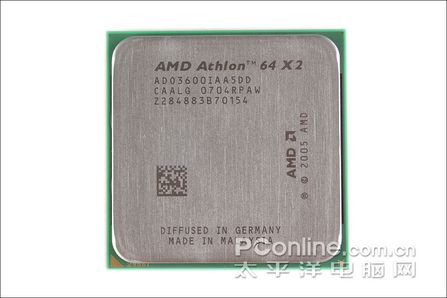

CPU顶盖发面，65nm/90nm AM2 Athlon64 3600+ X2均有三行类似的核心定义编号，分别为：“ADO3600IAA5DD”、“CAALG 0706RPAW”和“Z284883B70154”。其中第一行为核心规格定义、第二行为核心周期定义，而第三行为核心的流水号定义。其中，第一行的“ADO”的“A”代表的是速龙处理器，“S”代表闪龙处理器，其后的“DD”表示35W，“DH”代表45W，“DO”代表65W，“DA”代表89W，“DX”代表的是125W处理器（Athlon64 FX系列的ADA除外）；其后的“3600”代表该处理器的PR值型号；“IAA”代表分别的是CPU的Socket类型，例如“A”代表的是Socket 754，“D”是Socket 939，“I”是Scoket AM2，其后的“AA”则分别代表了处理器的核心电压和最高核心温度上限；其后的“5”表示该处理器的每颗核心均拥有512K的二级缓存；“DD”则是表明该处理器采用的是“Brisbane”核心，也是辨别65nm和90nm产品的关键所在，因为上代90nm“Windsor”核心的Athlon64 3600+ X2，该字段为“CU”。

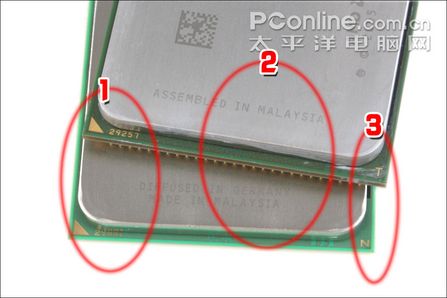

除了CPU顶盖上的编号，例如PCB基板方面还有三处不同的地方。PCB基板方面，65nm Athlon64 3600+ X2采用的是编号为“29667”的“N”型，而90nm Athlon64 3600+ X2则为“29257”的“T”型。如上图1、3红色圈圈部分，而我们基本上可以这样认为，编号顺序越靠后的，表示该产品就越晚推出市场。

同时大家也有可能会发现，我们本次随机零售购入的这颗65nm Athlon64 3600+ X2是由马来西亚制造的，此前的90nm Athlon64 3600+ X2只是由马来西亚封装的。

三、二级缓存容量翻倍！65nm/90nm AM2 Athlon64 3600+ X2处理器系统信息对比

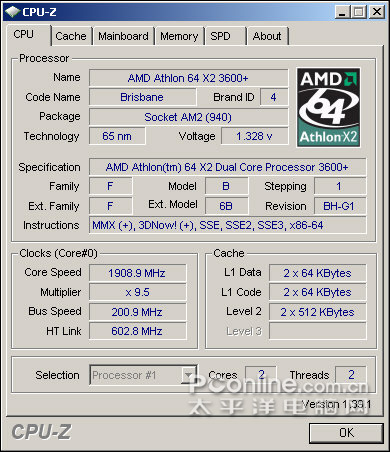

利用1.39.1版的CPU-Z，我们可以看到，AM2 Athlon64 3600+ 基于65纳米制造工艺，核心研发代号为Brisbane，Socket AM2接口，具备了两颗时钟频率为1.9GHz的处理器核心，外频为200MHz，倍频为13x，比同PR值的90nm Athlon64 3600+ X2处理器稍低100MHz。一级缓存容量为128KB，二级缓存为每个核512KBytes（合共1M），这里绝对DIY发烧友们最为关注的事情，因为它在二级缓存容量方面，足足是上一代90nm的Athlon64 3600+ X2的一倍，以往被人戏称双核闪龙的Athlon64 3600+ X2，经过65nm的洗礼，终于进化为速龙！它同样运行在1000MHz HT Link总线上，支持SSE、SSE2、SSE3多媒体指令集和X86-64运算指令集。

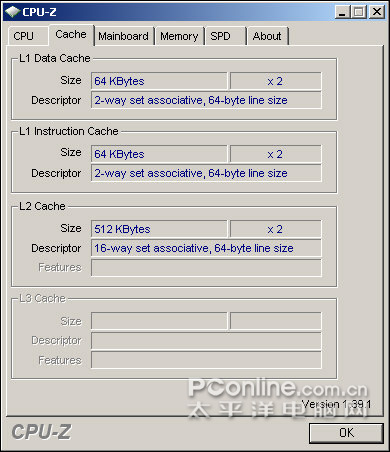

65nm Athlon64 3600+ X2 每颗处理核心的一级缓存总量为64KBytes + 64KBytes，其中的一级数据缓存和指令缓存均采用2路64 Bytes的方式实现；而二级缓存方面，每颗处理核心都拥有全速16路64 Bytes，容量为512KBytes的二级缓存，整个处理器的二级缓存总量为1024 KB，两颗处理器核心的通信通过System Request Queue（系统请求队列）来进行。

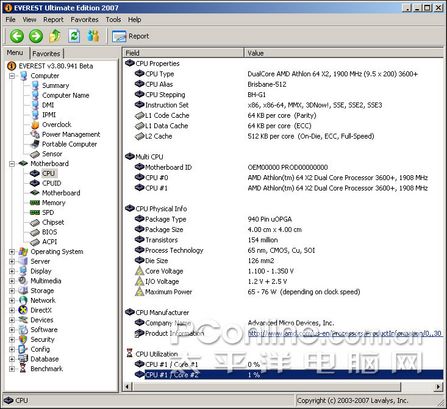

得益于65nm工艺的帮助，新版本的Athlon64 3600+ X2的核心面积方面有了更进一步的缩小，由原来的183平方毫米，缩小至目前的126平方毫米。

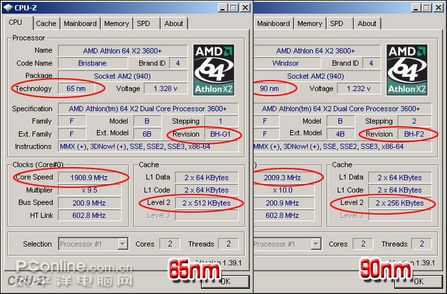

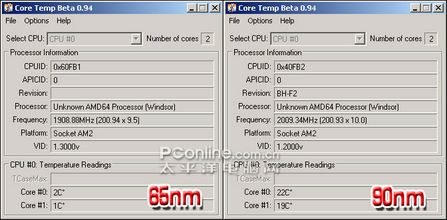

它与90nm Athlon64 3600+ X2处理器的不同在于，CPUID已经由0x40FB2，改变为0x60FB1。核心代号方面，已由上一个90nm版本的“Windor”更新至现时65nm版本的“Brisbane”，核心的Revision则由原来的“BH-F2”更新至现时的“BH-G1”。另外，VID的默认核心电压方面，检测结果为1.3V（CPU-z显示的结果是针对监控芯片实际返回的数据）。

那么，这款两款同样被称为速龙 3600+ X2的双核处理器，由于制造工艺、核心时钟频率和二级缓存容量的不同，它们两者到底能擦出怎样的火花呢？是买旧制程的双核闪龙3600+ X2好呢？还是选择65nm制程的Athlon64 3600+ X2好呢？
