全价位大混战
作者:陈鹏  文章来源:本站原创  点击数  更新时间:2009/12/9 22:48:05  文章录入:陈鹏  责任编辑:陈鹏

技嘉P55-UD3R主板超频体验

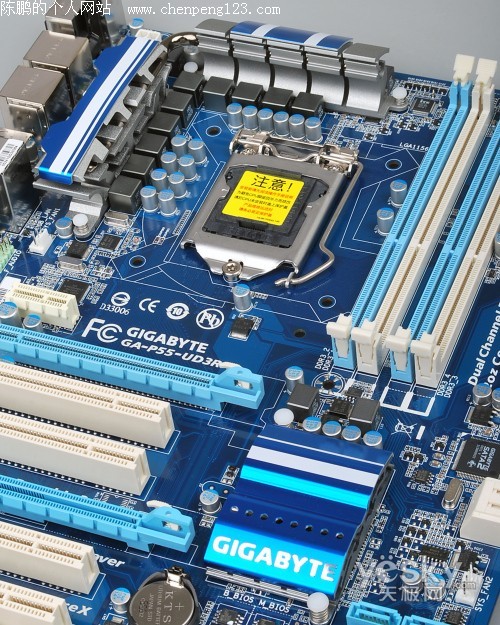

技嘉P55-UD3R主板

技嘉P55-UD3R主板BIOS主要超频选项
BIOS设置项目 最低值 最大值 步进 表现形式
基础频率(外频) 100MHz 1200MHz 1MHz
内存分频 X6 X12 X2 倍数
QPI总线倍频 X32 X36 X4 倍数
CPU Vcore电压 0.5v 1.9v 0.00625v
CPU VTT电压 0.8v 1.94v 0.02v
CPU PLL电压 1.5v 2.58v 0.02v
内存电压 1.3v 2.6v 0.02v
PCH 0.85v 2.08v 0.02v
*表现形式空白表示直接标注

技嘉P55-UD3R主板BIOS设定采用了分类式菜单,将频率、电压等选项分别归类,结构明了,且调节值以最终结果方式体现,非常直观。

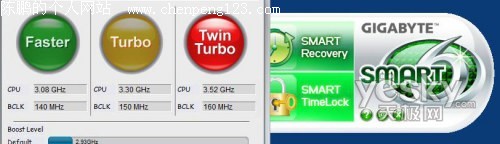

技嘉P55-UD3R主板附赠的Smart6软件超频界面

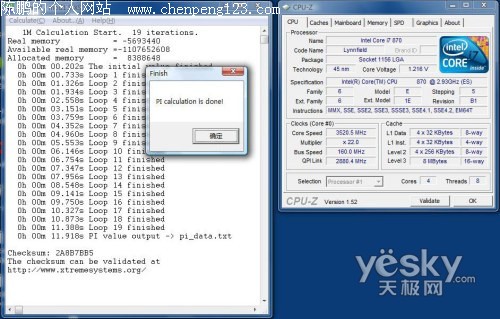

通过Smart6软件中的一键超频按钮,可以将处理器自动超频至3.52GHz,此时基础频率设定为160MHz,TurboMode睿频技术被自动屏蔽了。

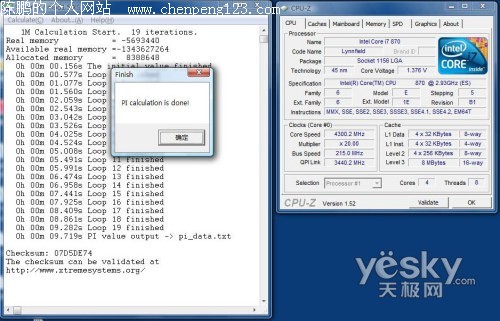

手动超频测试通过4.3GHz的考验

编辑体验:Smart6软件中的一键超频功能非常好用,美中不足的是超频之后屏蔽了睿频加速技术,不过该功能总体来说还是比较实用的。手动超频方面,BIOS调节选项简单明了,设置起来比较顺手,不过主板送测时使用的是F2版BIOS,该版本在超频之后掉电现象比较严重,不过从官网升级了F3E版BIOS之后该问题得到了解决,顺利通过了4.3GHz测试。
